Конфигурация «Геология»
Компонент nanoCAD GeoSeries для построения геологических разрезов на профилях по данным геологических скважин в базе данных таких скважин
Задачи
Создание на плане и профиле условных обозначений скважин из базы данных – в автоматическом или интерактивном режиме
Формирование проекций скважин на ось трассы проектируемого линейного сооружения
Построение инженерно-геологических разрезов в автоматическом режиме с возможностью подробно редактировать сложные участки вручную
Построение линий нормативных глубин сезонного оттаивания и промерзания грунтов в автоматическом режиме с возможностью редактирования
Создание геолого-литологических колонок скважин с размещением на листах чертежа в автоматическом режиме
Ключевые возможности

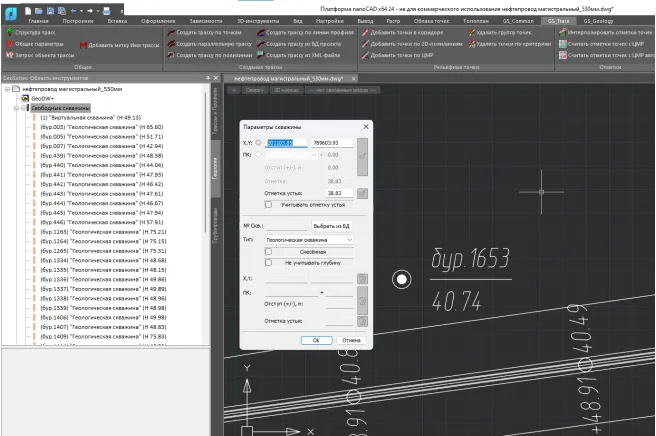

Размещение скважин на планах и профилях
Автоматическое размещение скважин на плане и профиле с последующим созданием проекций скважин из заданного коридора на трассу

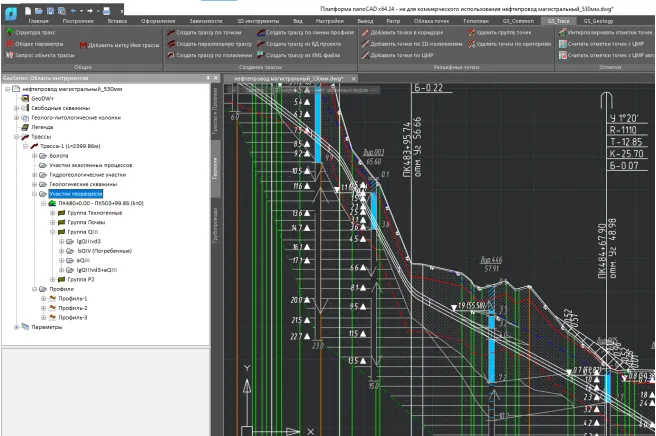

Построение инженерно-геологических разрезов на продольных профилях
Автоматическое формирование инженерно-геологических разрезов на продольных профилях по данным геологических скважин

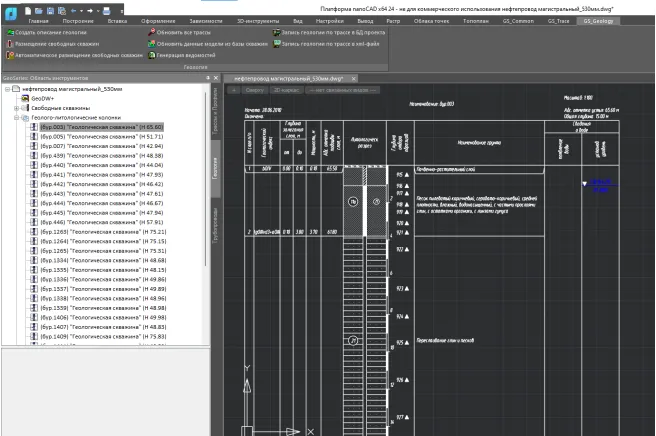

Настраиваемые геолого-литологические колонки скважин
Создание настраиваемых геолого-литологических колонок скважин, которые могут быть совмещены с графиками статического зондирования

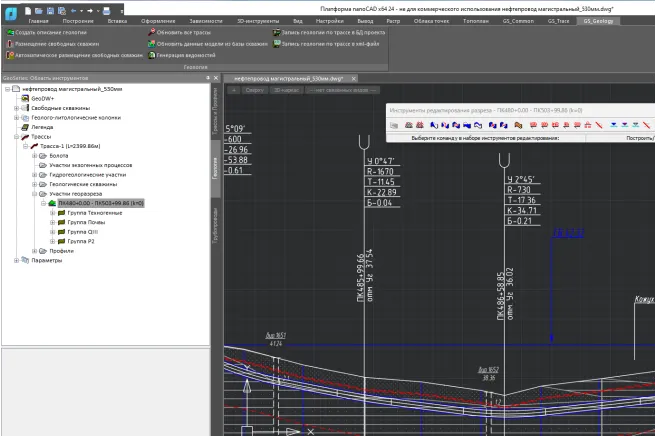

Мерзлые грунты
Автоматическое построение и корректировка линий нормативных глубин сезонного оттаивания и промерзания грунтов по данным из базы скважин

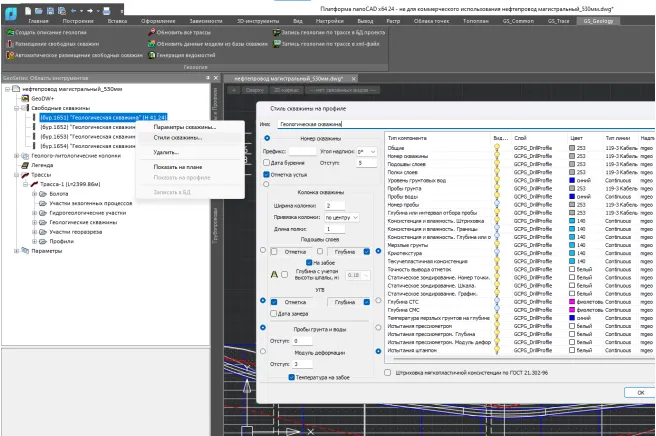

Настройка изображения элементов с помощью стилей
Создание и изменение пользовательских стилей изображений скважин различных типов на плане и профиле, геологических разрезов для разных типов трасс, геолого-литологических колонок
