Возможности nanoCAD Standart Mech

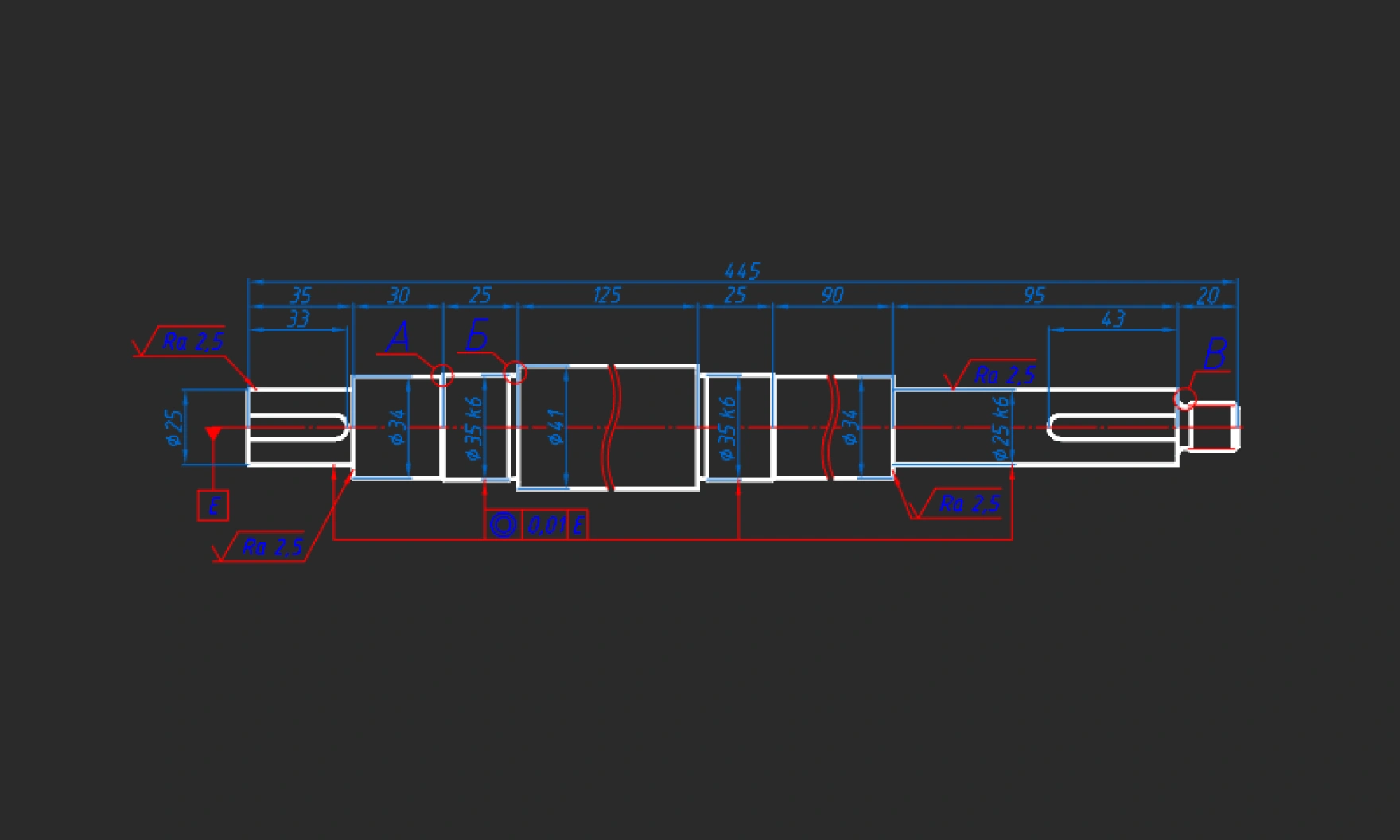

Оформление чертежей

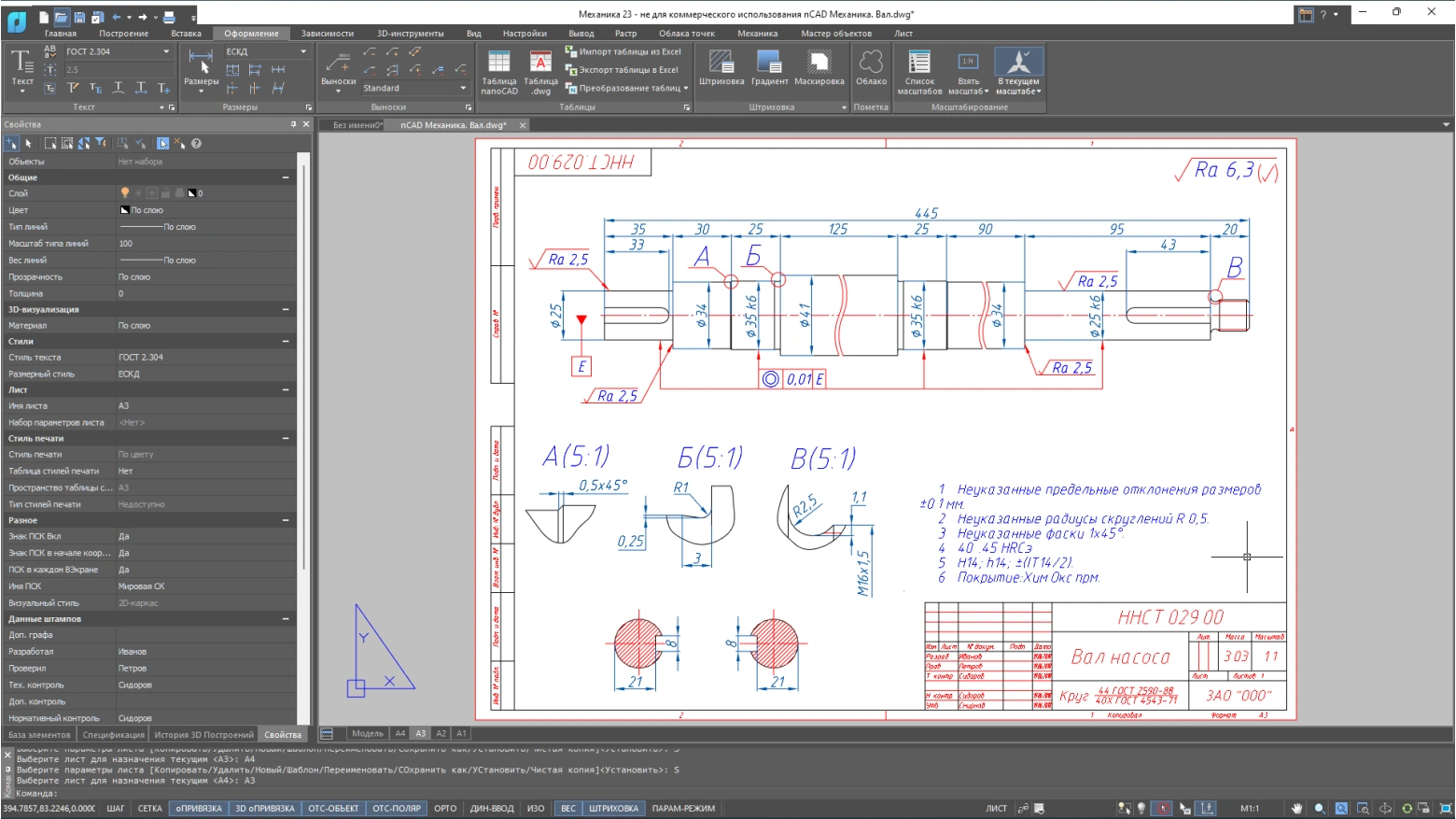

Инструменты оформления предоставляют широкий выбор функций для создания, редактирования и форматирования различных элементов, таких как размеры, рамки, допуски формы, знаки шероховатости и маркировка. Эти инструменты позволяют точно и наглядно отобразить требования к изделию, делают более удобной работу с чертежами. Автоматизация оформления значительно упрощает и ускоряет процесс проектирования

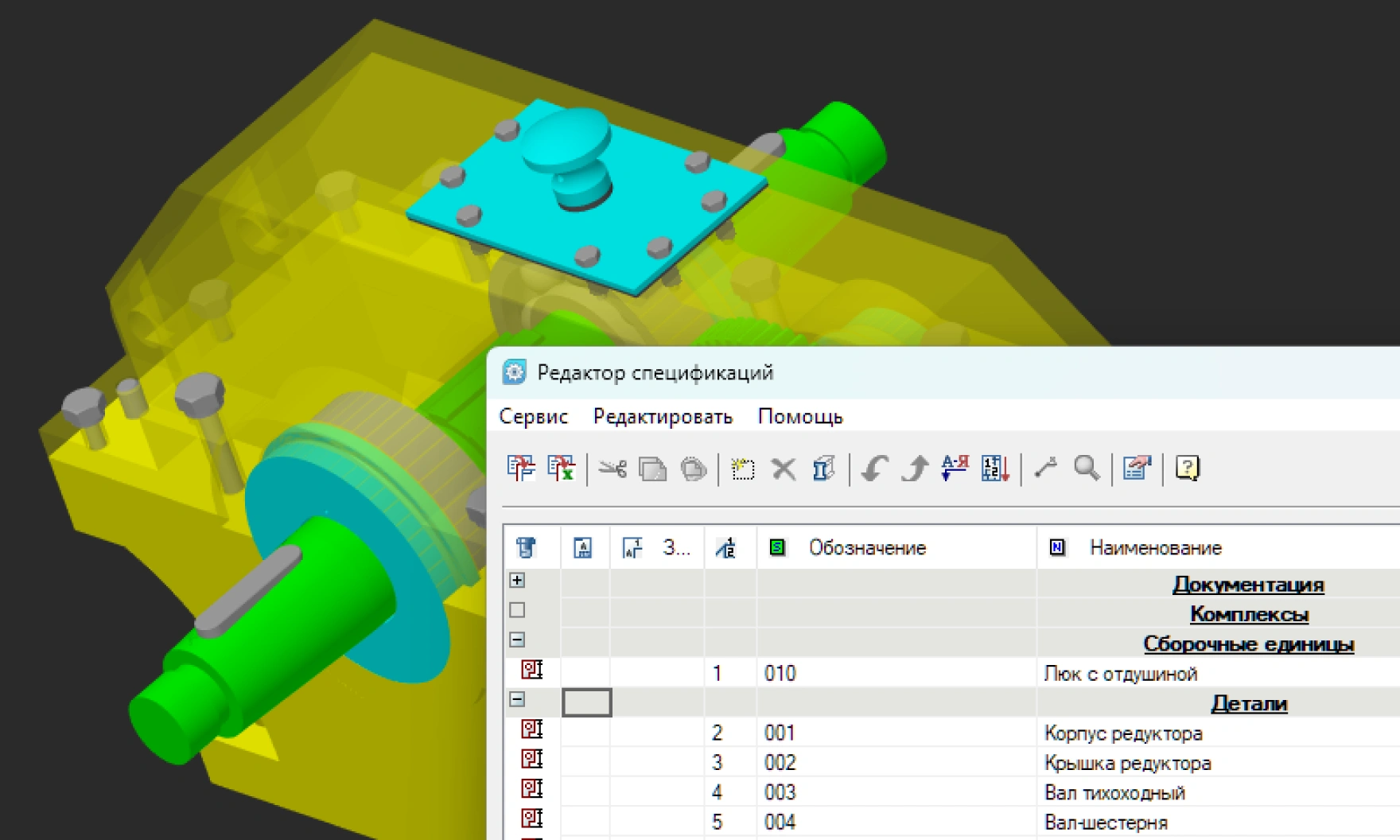

Составление спецификаций

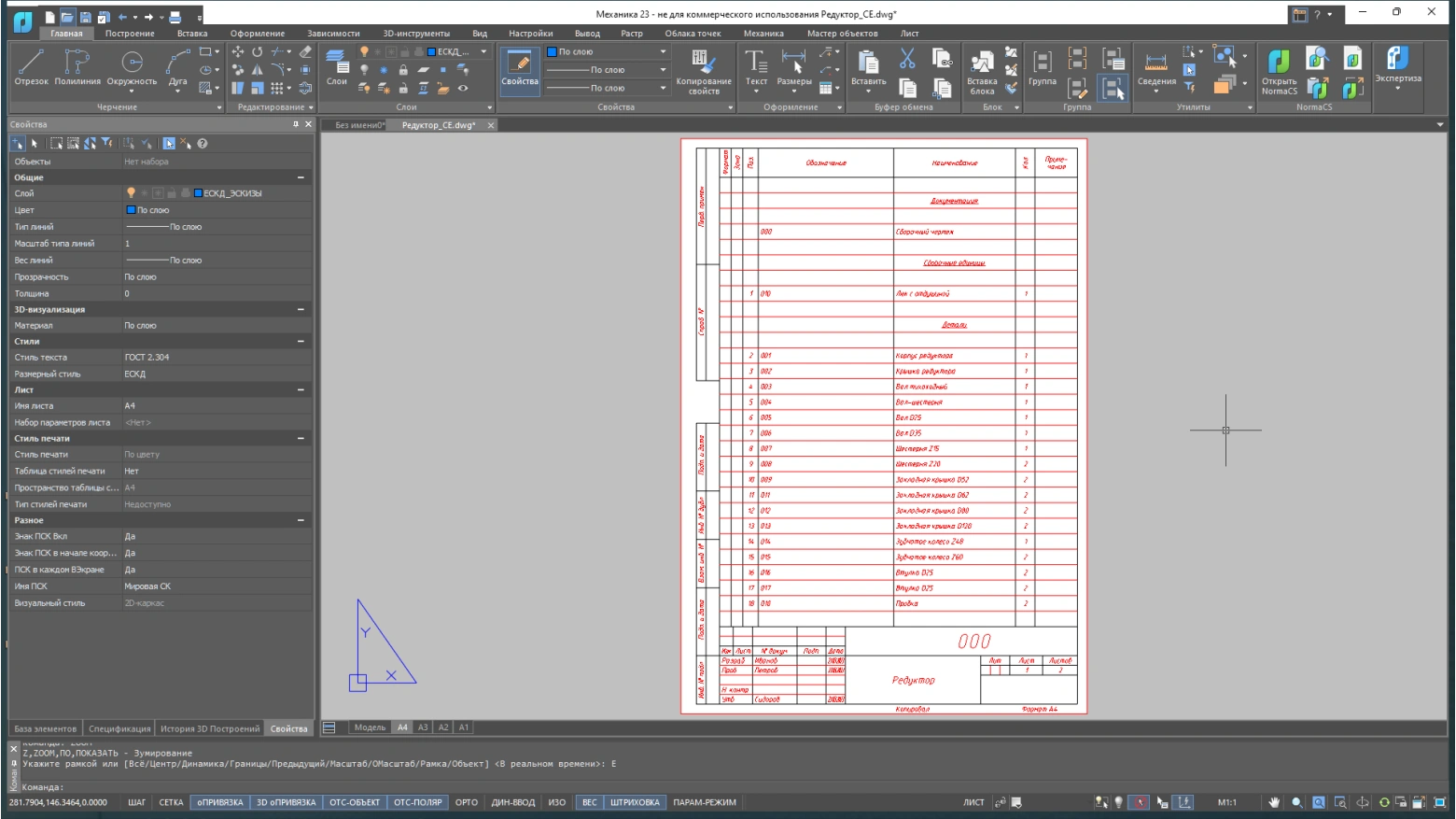

Спецификации в модуле «Механика» являются важным инструментом организации и структурирования информации о сборочных единицах и компонентах проекта. Они позволяют создавать списки деталей, материалов, стандартных изделий и других элементов, а затем управлять такими списками. Спецификации автоматизируют работу, обеспечивая автоматическую сортировку, подсчет количества элементов, связь обозначений с техническими требованиями, обновление таблиц и использование формул

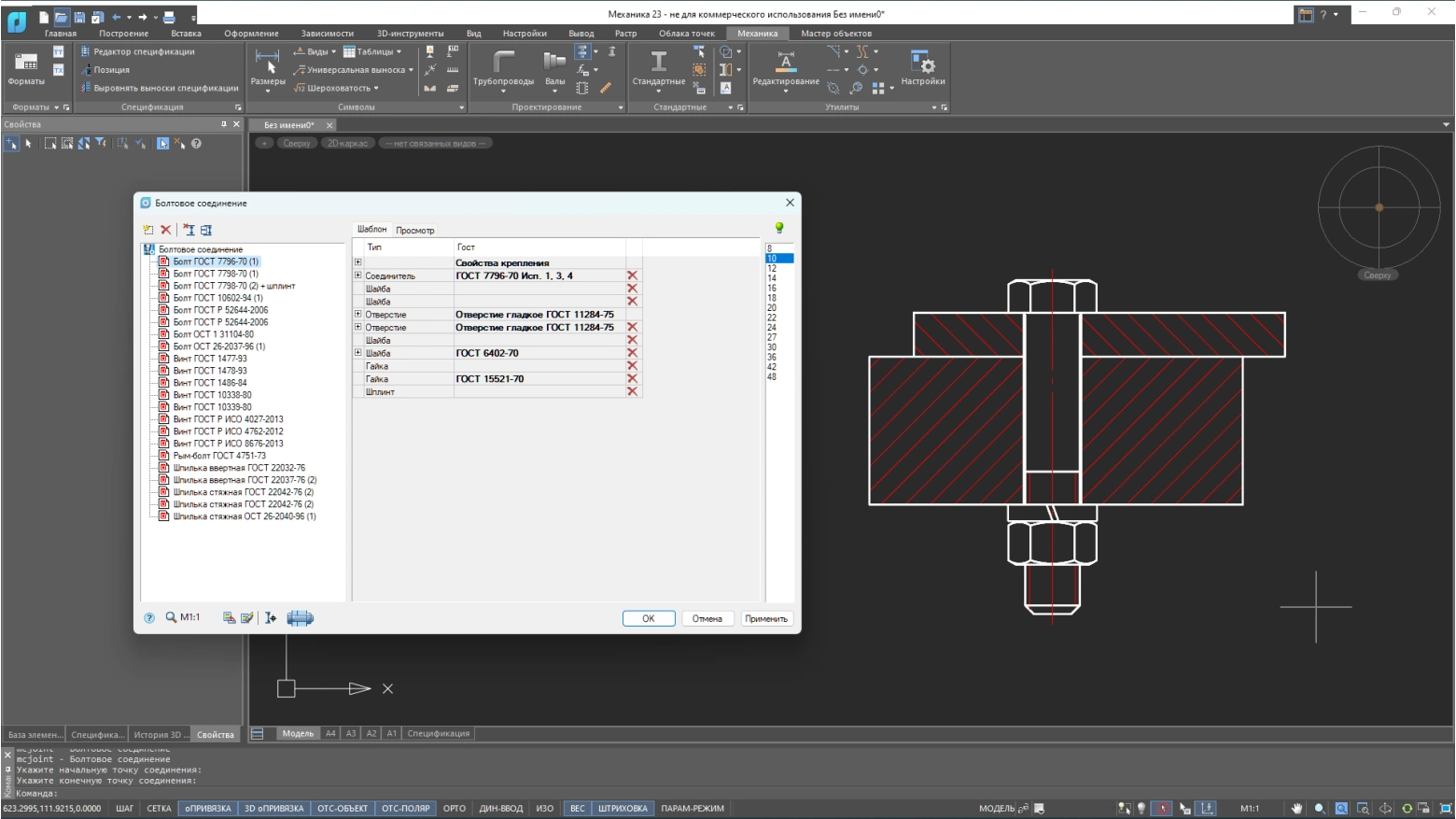

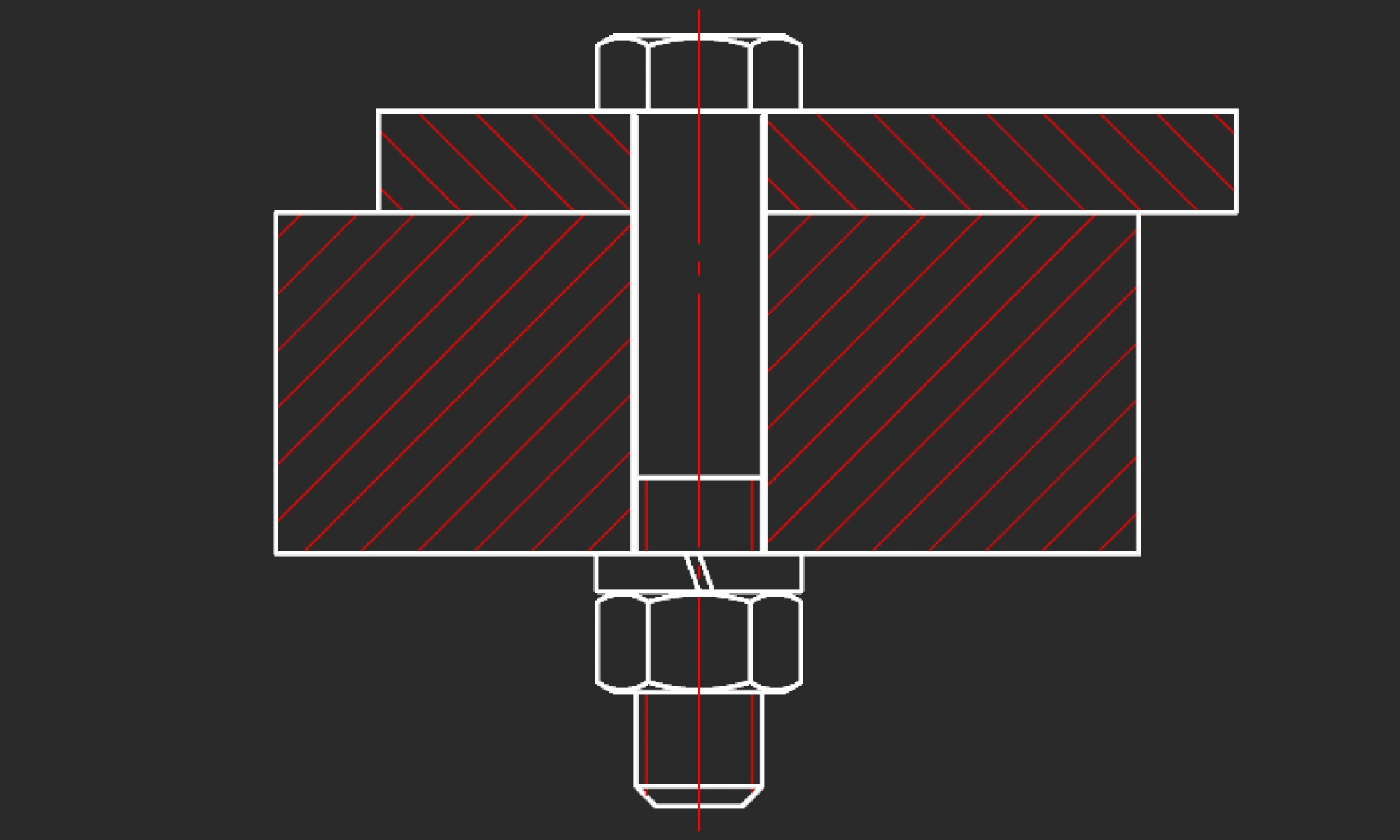

Болтовое соединение

Пользователи могут создавать болтовые соединения, определять параметры болтов, включая длину, диаметр, тип резьбы, а также выбирать соответствующие гайки и шайбы, создавая свои шаблоны. Проектирование крепежных соединений может выполняться с автоматическим подбором параметров

Заклепочное соединение

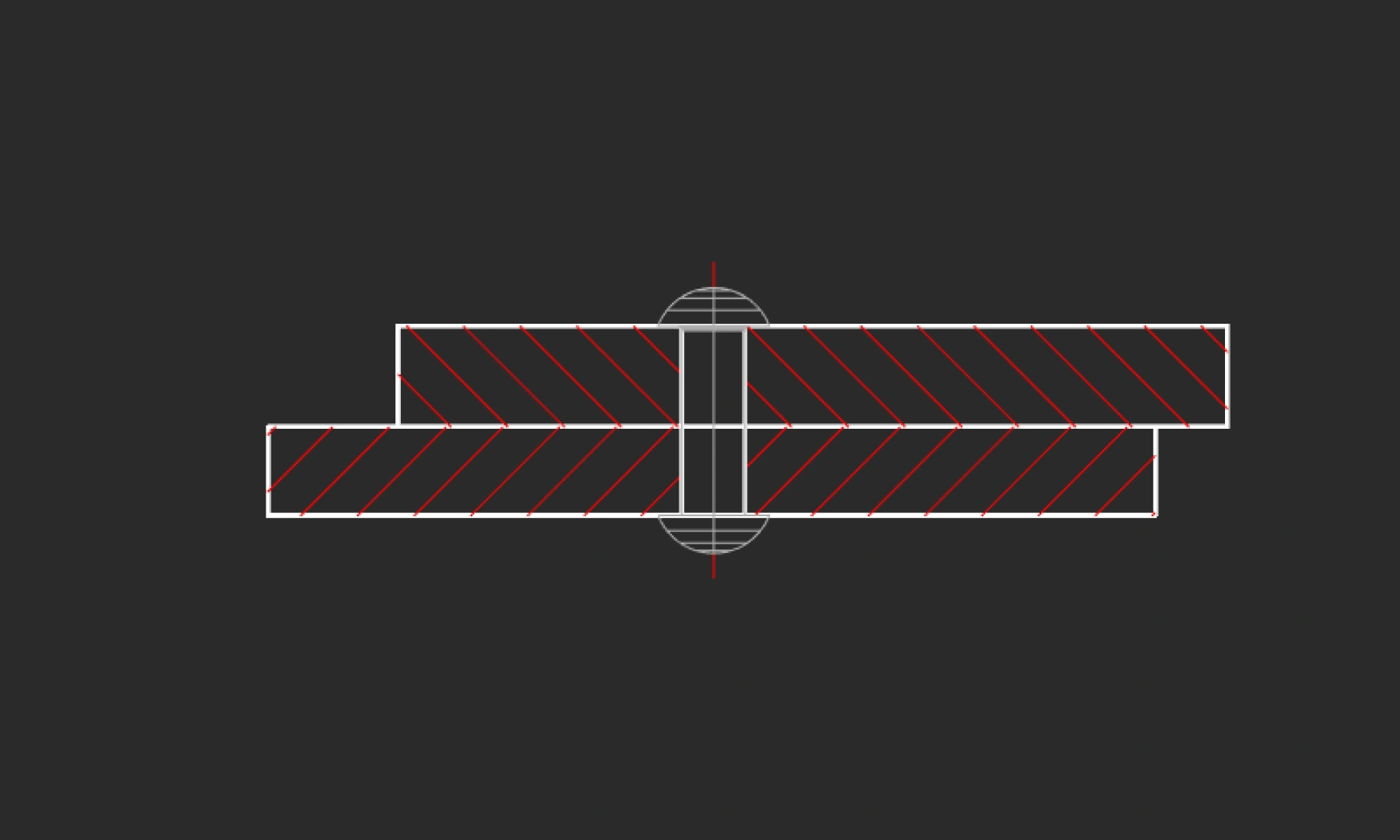

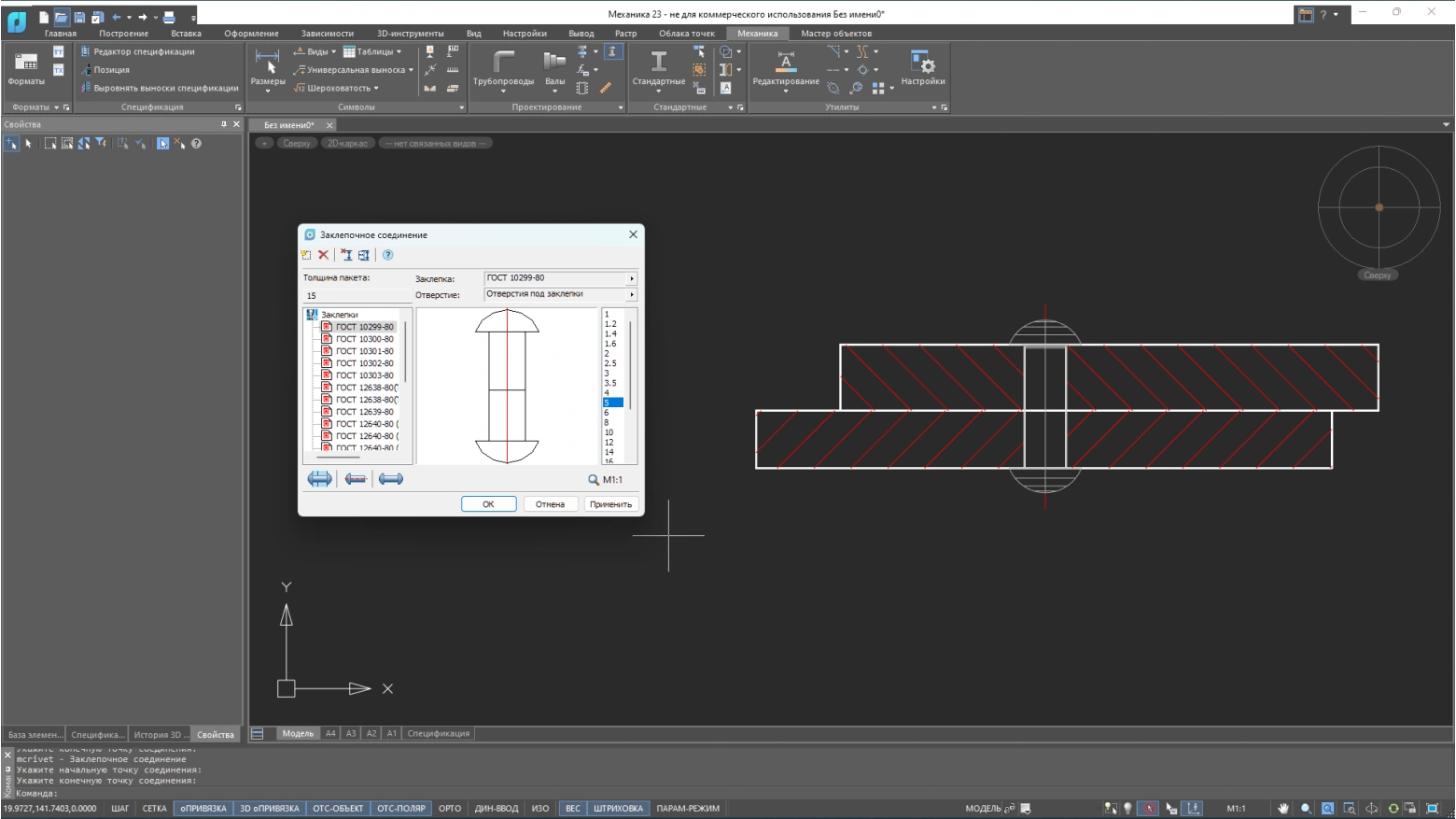

С помощью этого инструмента пользователи могут создавать заклепочные соединения, определять такие параметры заклепок, как диаметр, длина, тип головки

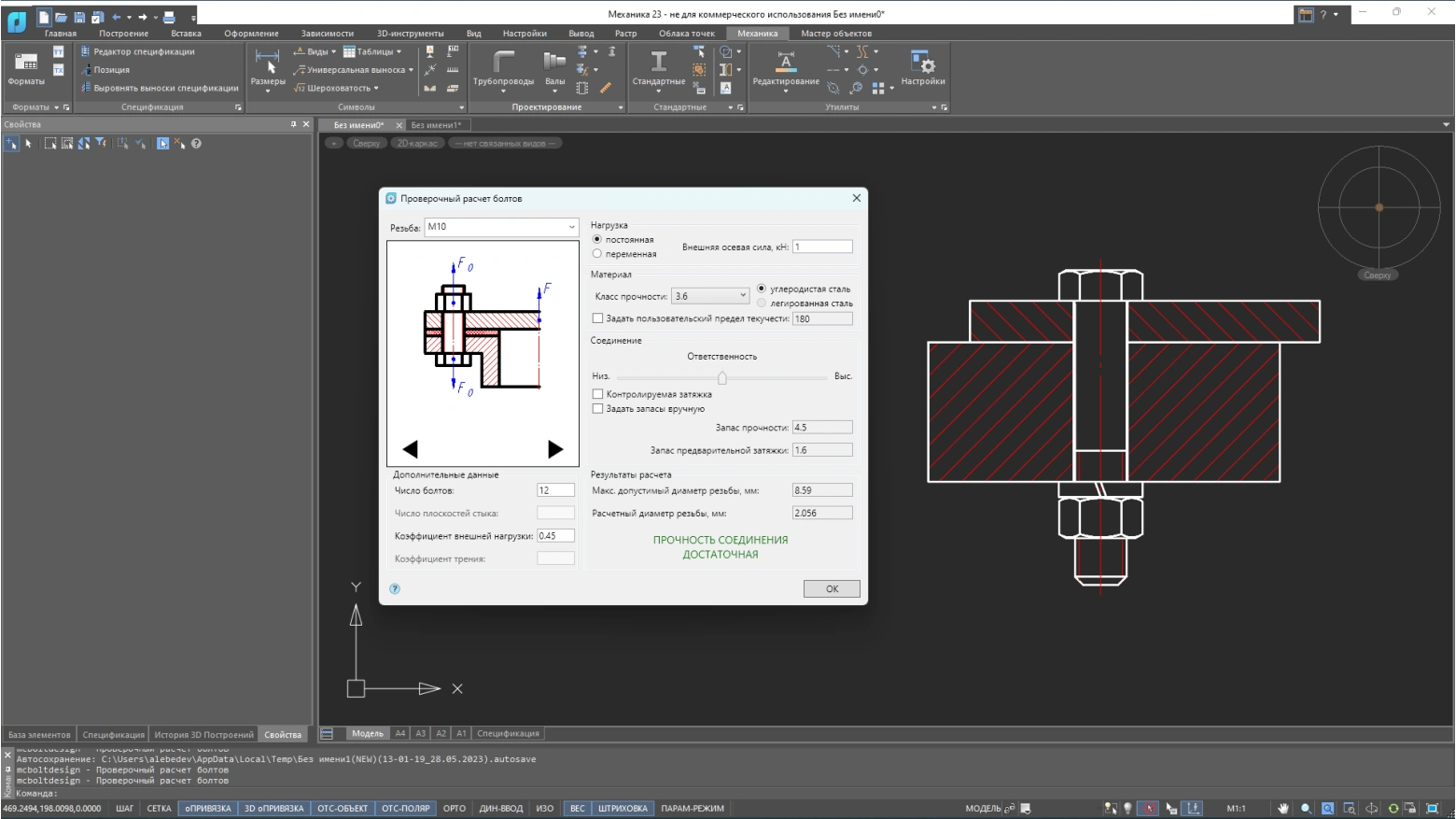

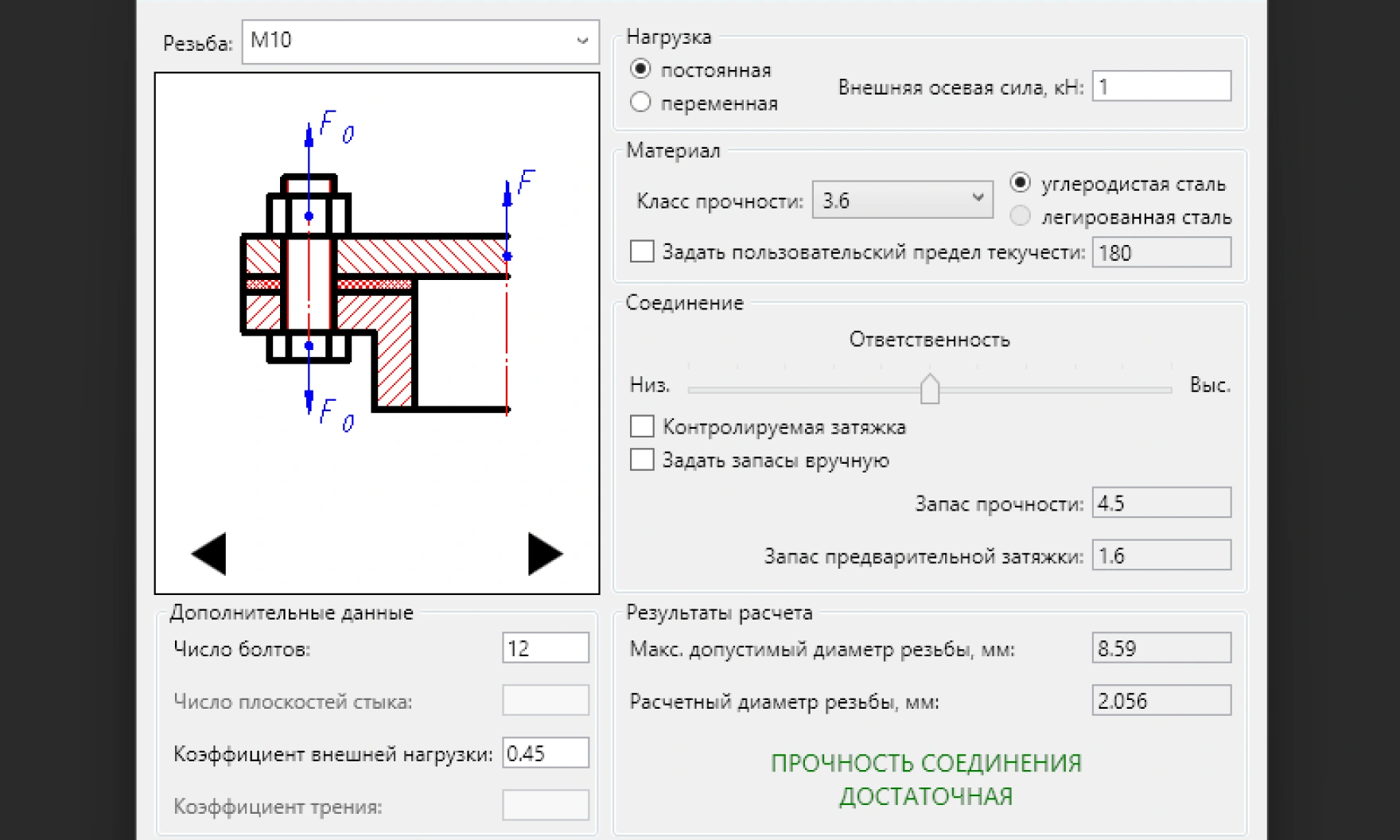

Проверочный расчет болтов

Предназначен для определения допустимости использования выбранной резьбы при заданных условиях нагружения. Расчет основан на рекомендациях ГОСТ 1759.4-87

Проектирование деталей вращения

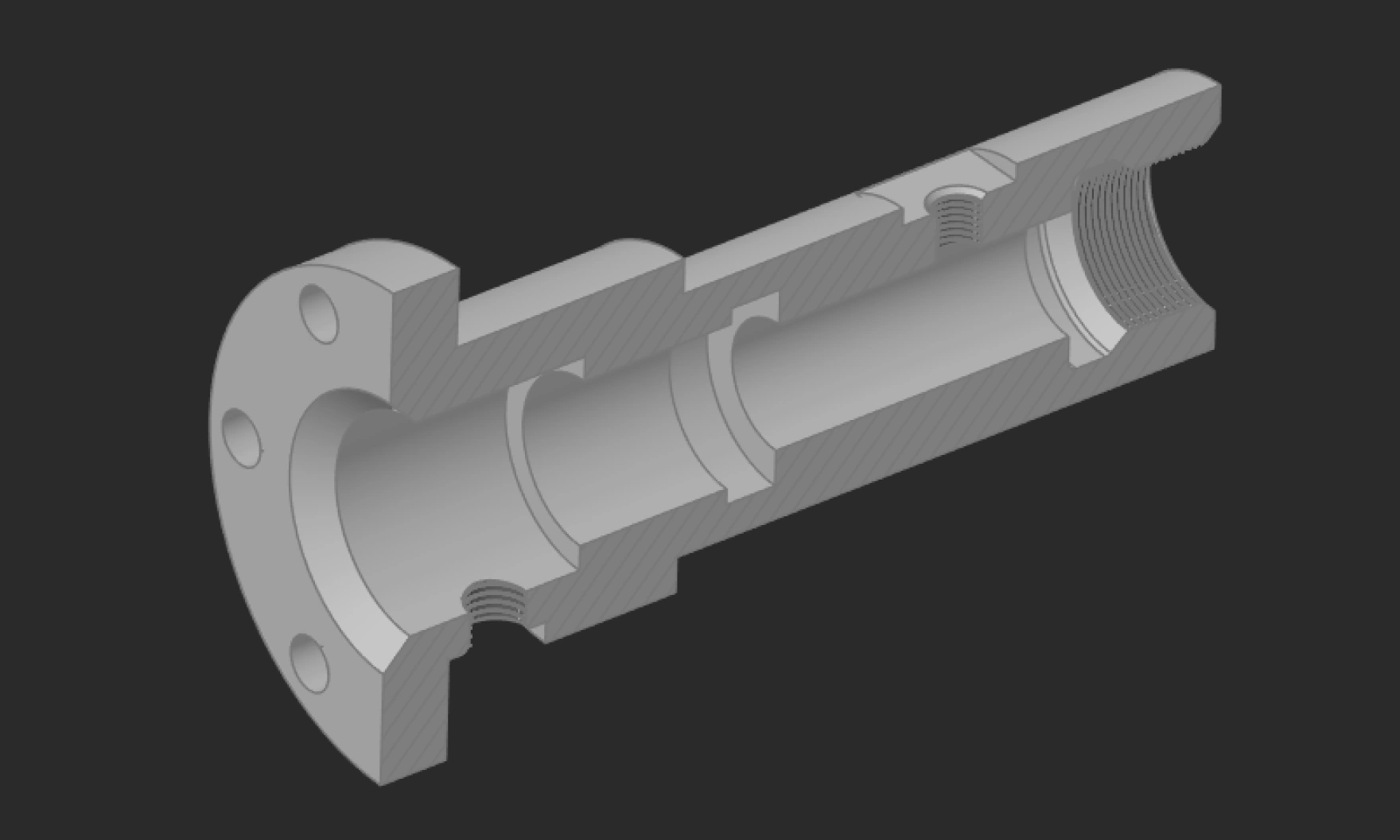

Инструменты для проектирования разнообразных деталей вращения (валы, шестерни, подшипники и другие элементы). Имеются средства проверки сборки, позволяющие обнаружить и устранить возможные конфликты или столкновения между деталями

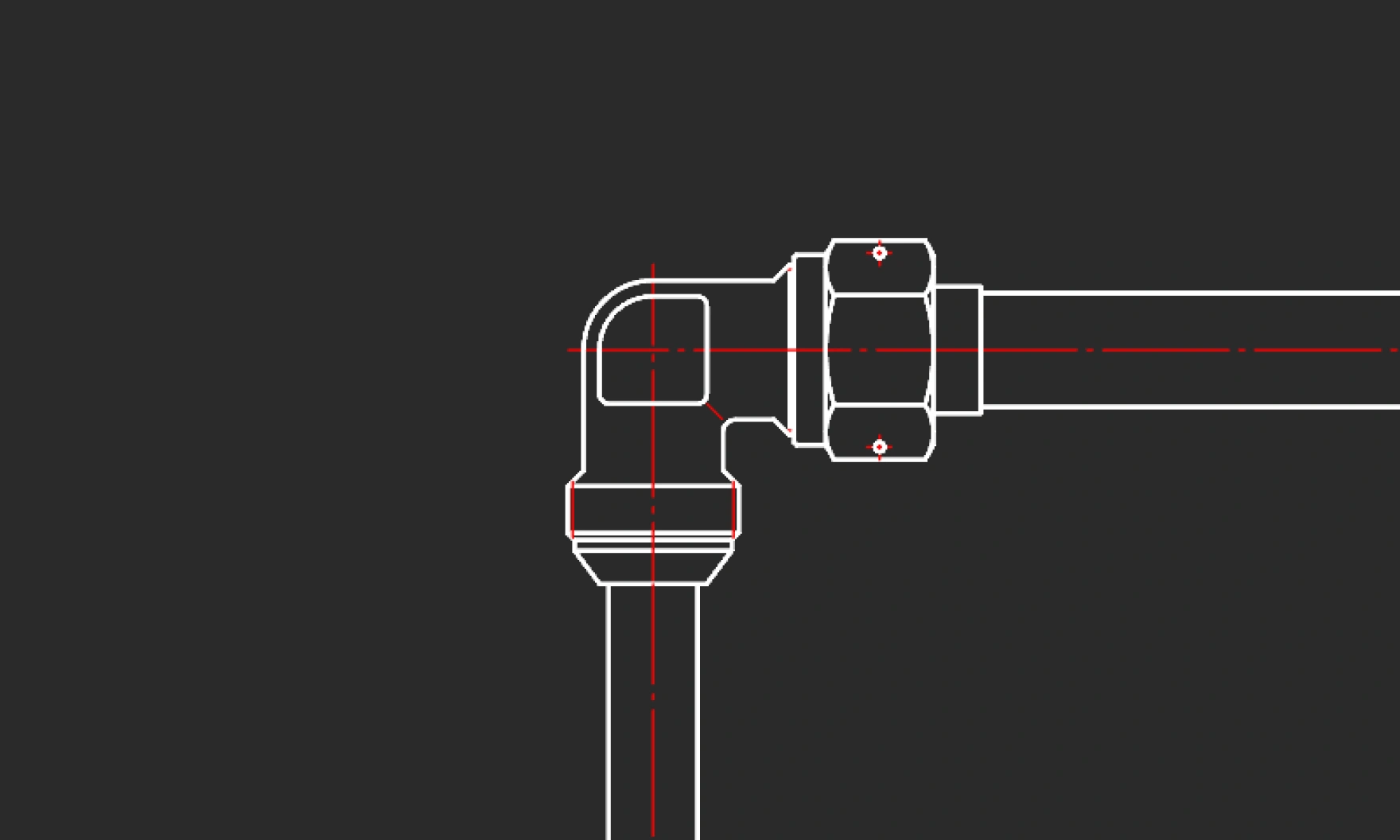

Проектирование трубопроводов

Пользователю предоставлена возможность легко и точно создавать двумерные чертежи трубопроводов. Процесс проектирования значительно упрощает обширная библиотека компонентов, таких как трубы, фитинги, клапаны и насосы. Можно выбрать необходимые компоненты из библиотеки и быстро собрать трубопровод в нужной конфигурации

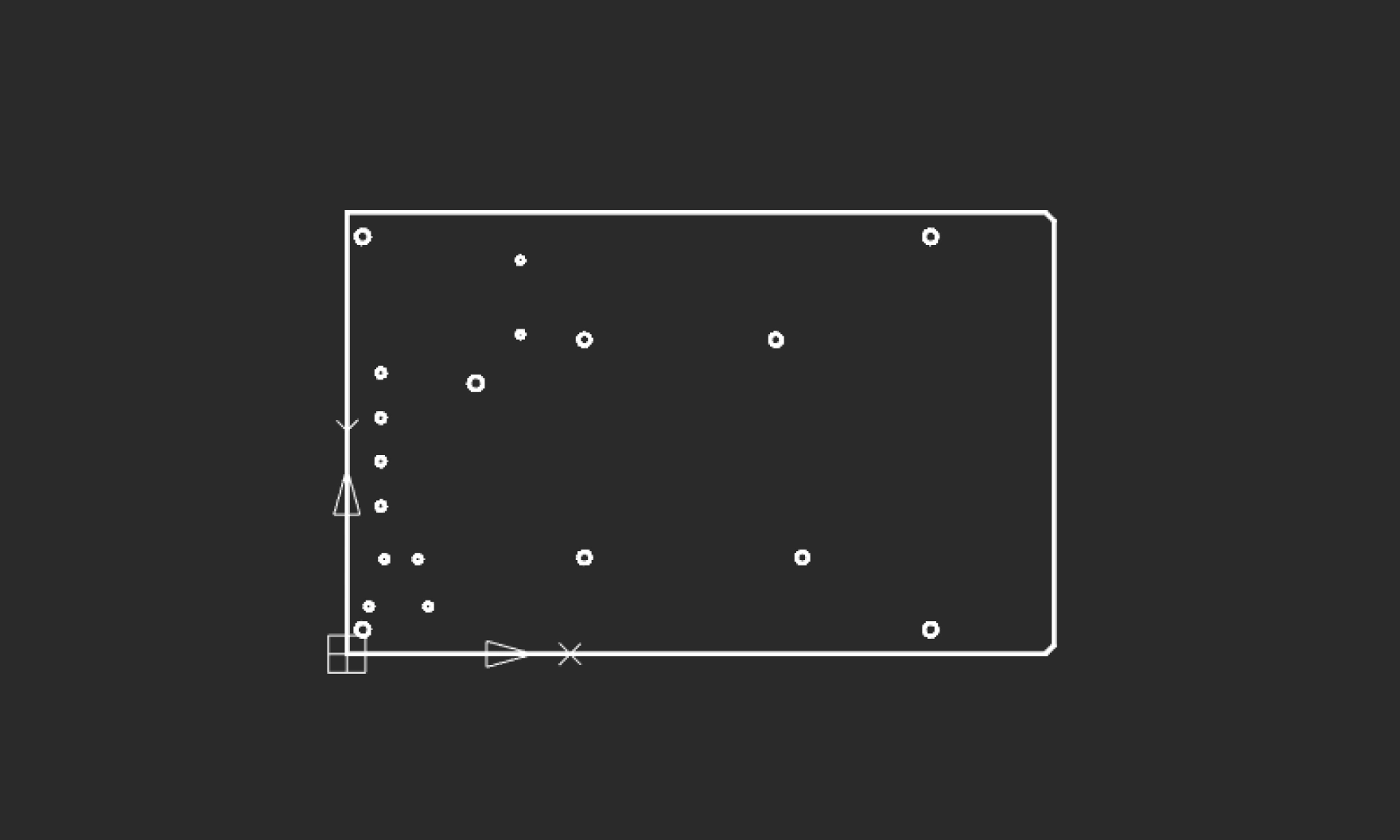

Импорт печатных плат IDF

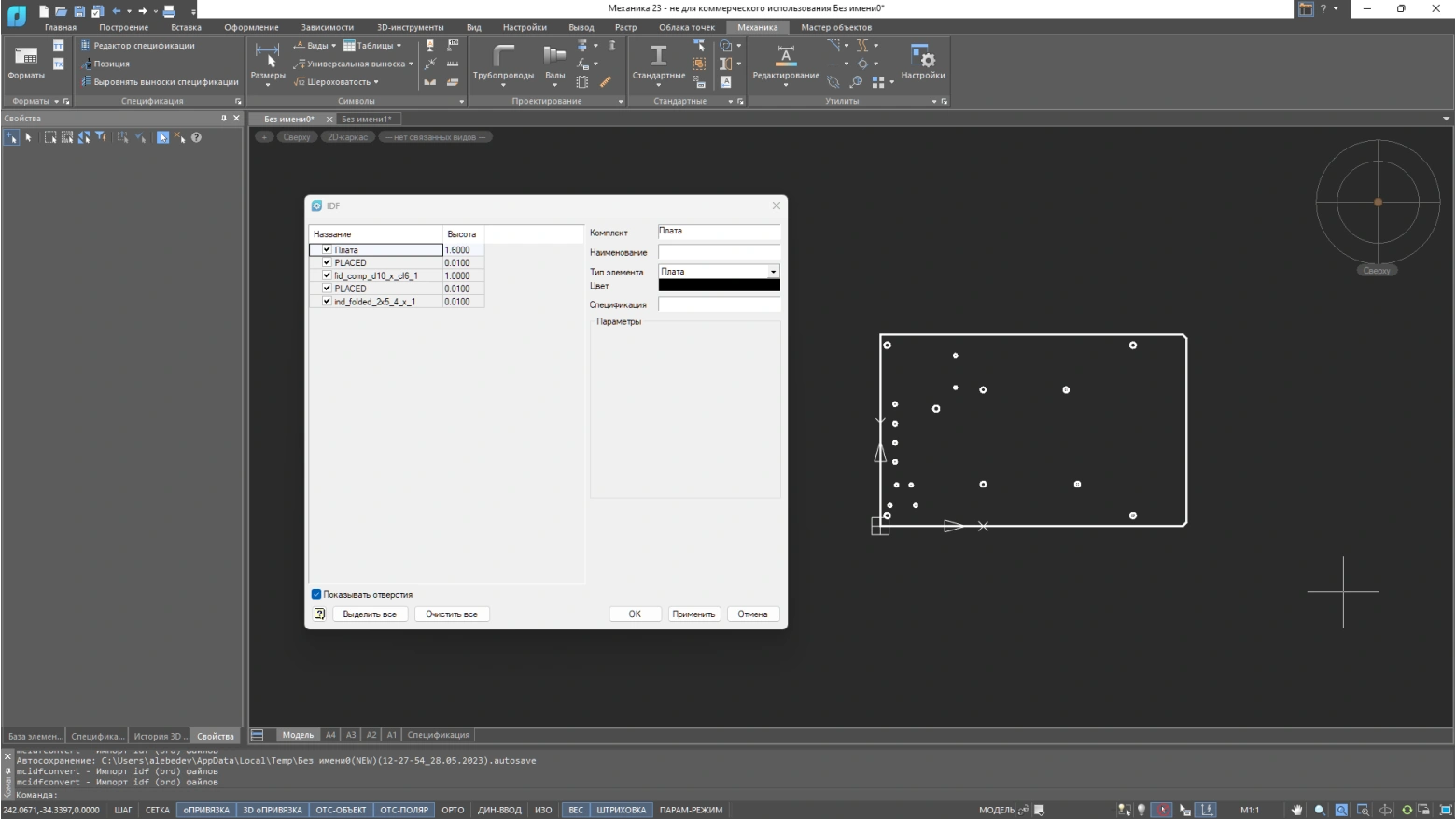

При импорте платы из файла IDF система считывает информацию, предоставляя пользователю возможность проверить и настроить различные аспекты платы, такие как параметры, цвета и детализация

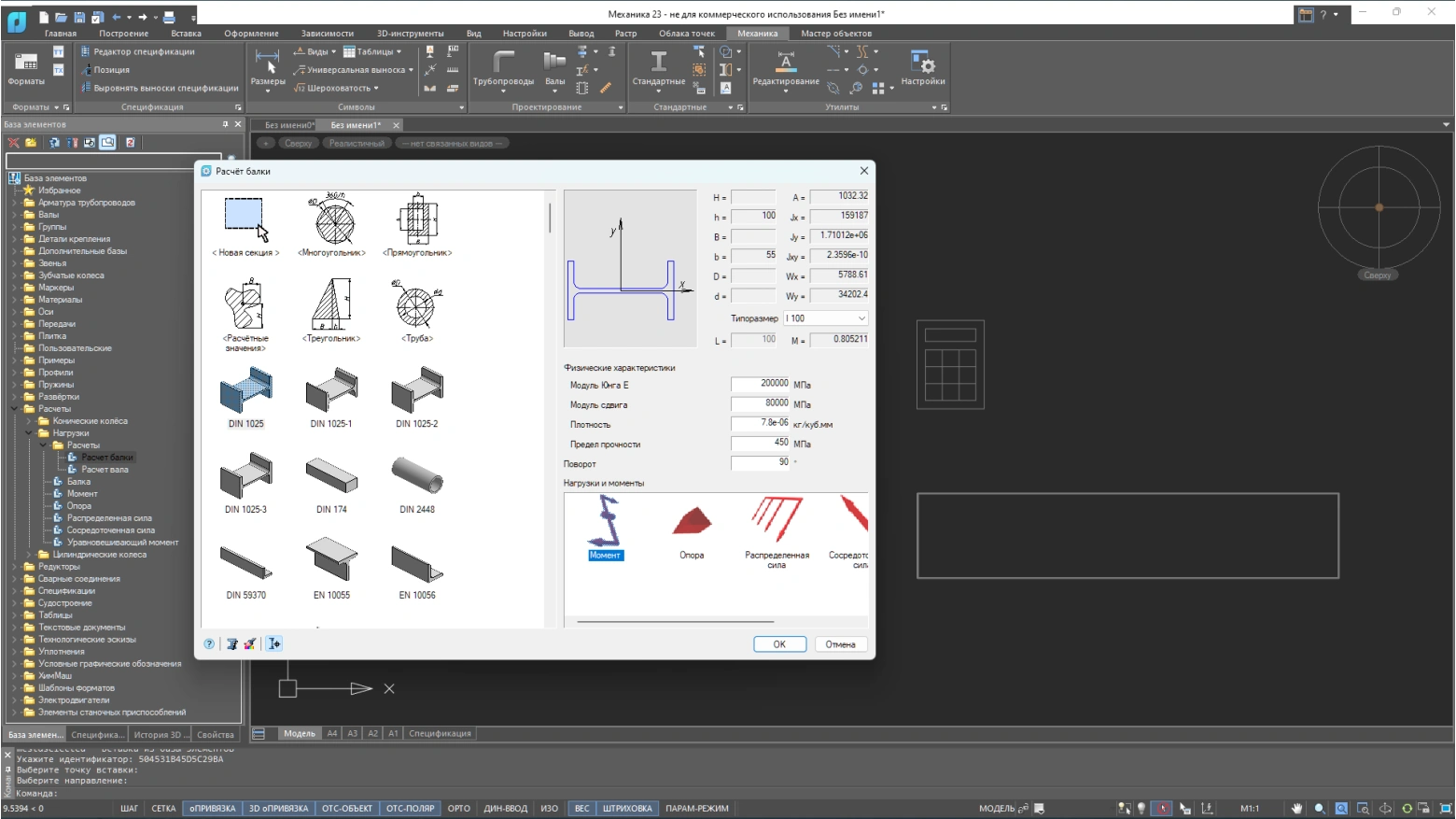

Статический расчет балок и валов

Функционал для статического расчета прямых балок и валов постоянного сечения. Можно определить сечение (стандартное, металлопрокат из базы элементов, произвольное), задать размеры, материал, опоры, нагрузки на балку и выполнить расчет с последующим построением эпюр

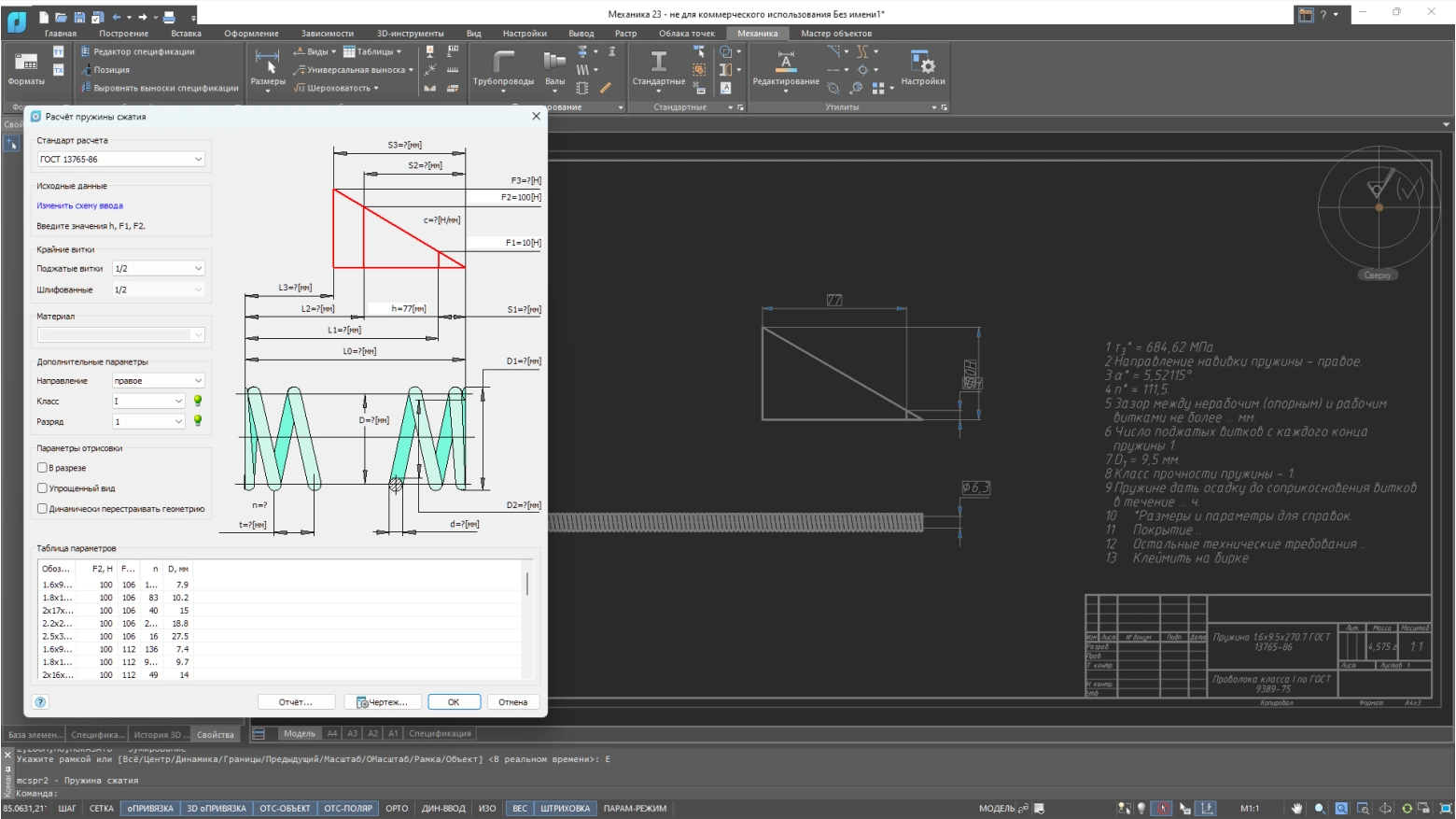

Расчет пружин

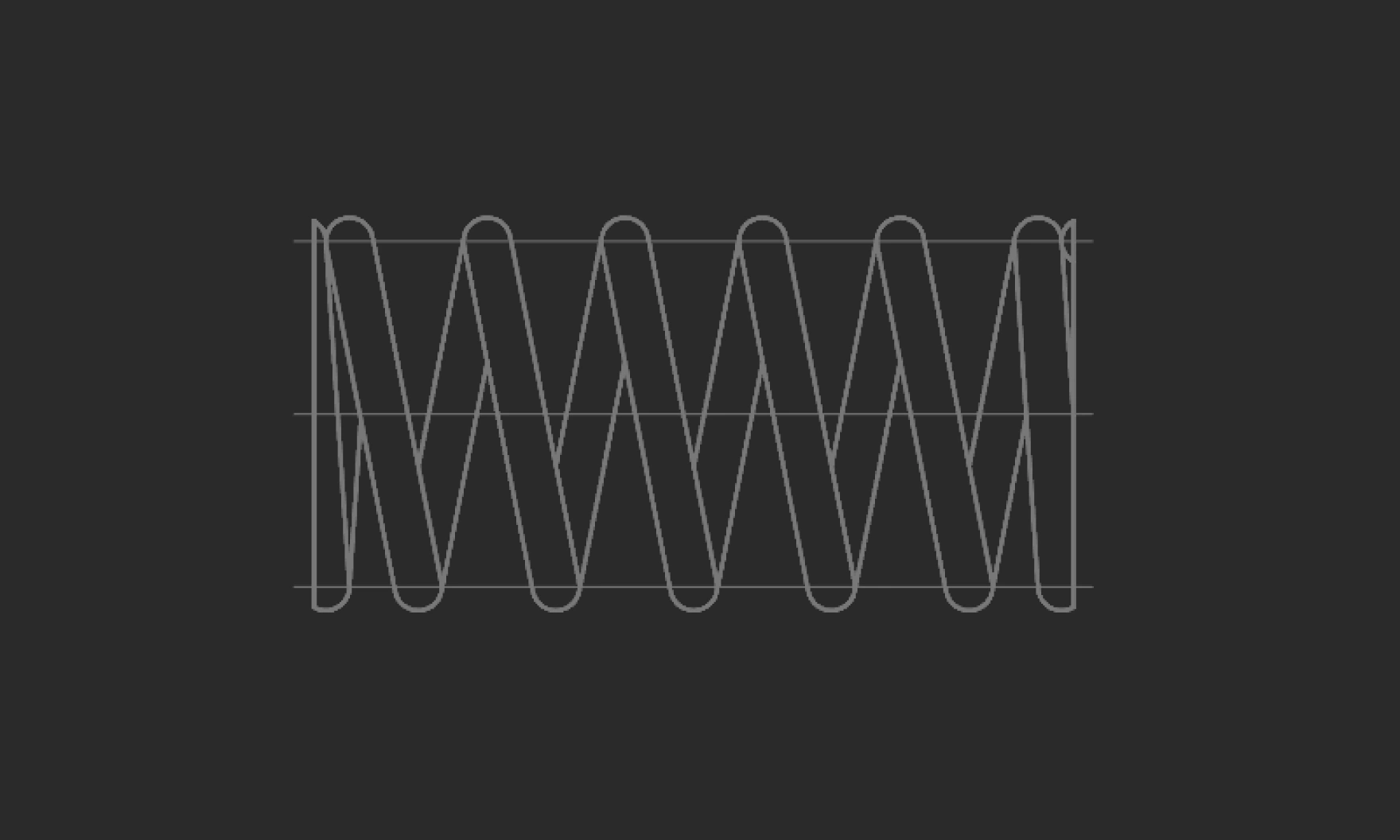

Инструмент, позволяющий рассчитывать пружины сжатия и растяжения. Пользователь может выбрать схему ввода (сила и ход, сила и прогиб или сила и длина) и задать параметры расчета. Модуль поддерживает российские стандарты, включая ГОСТ и ОСТ. После ввода параметров можно выбрать материал и выполнить расчет для создания модели, чертежа или отчета

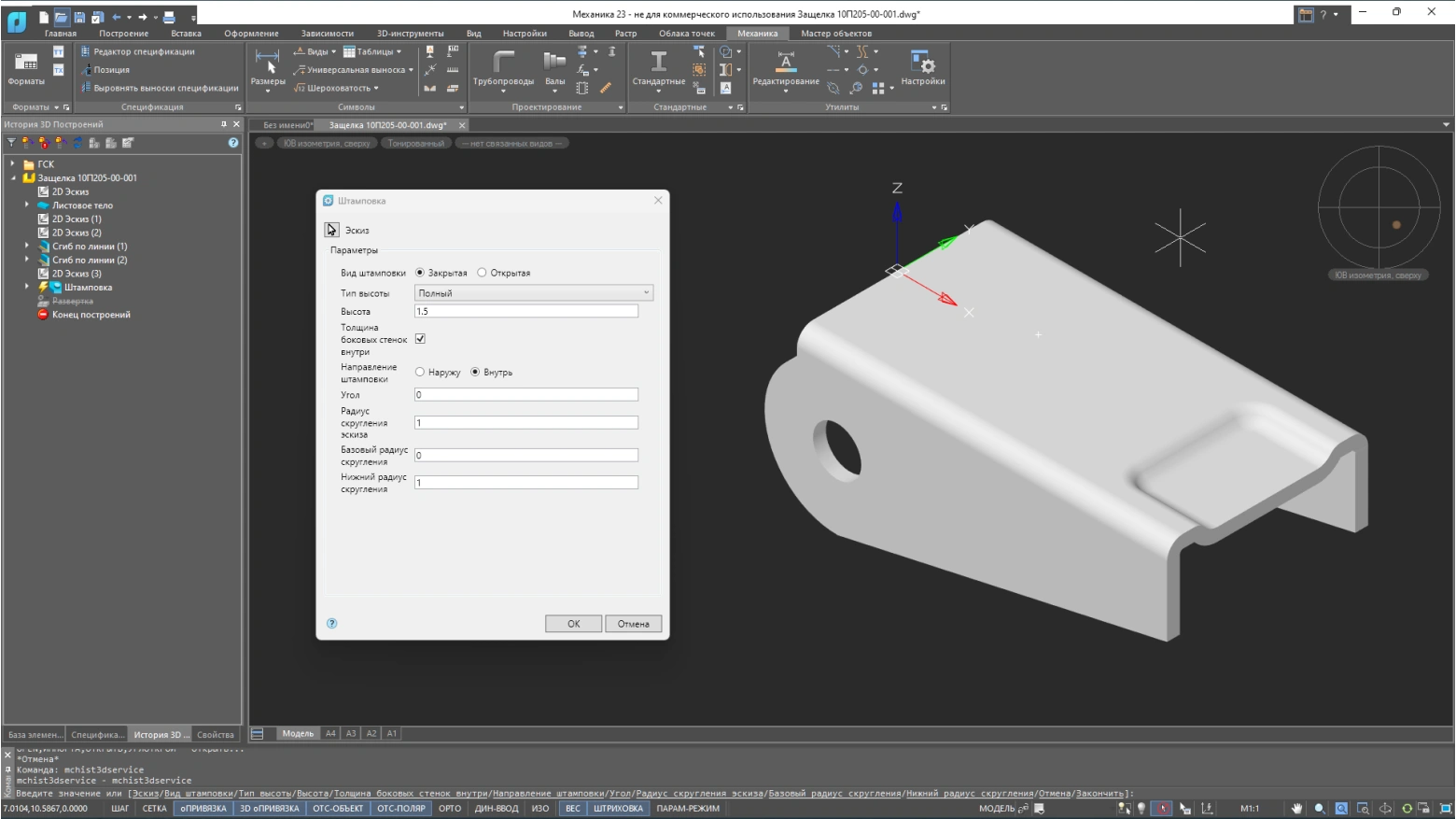

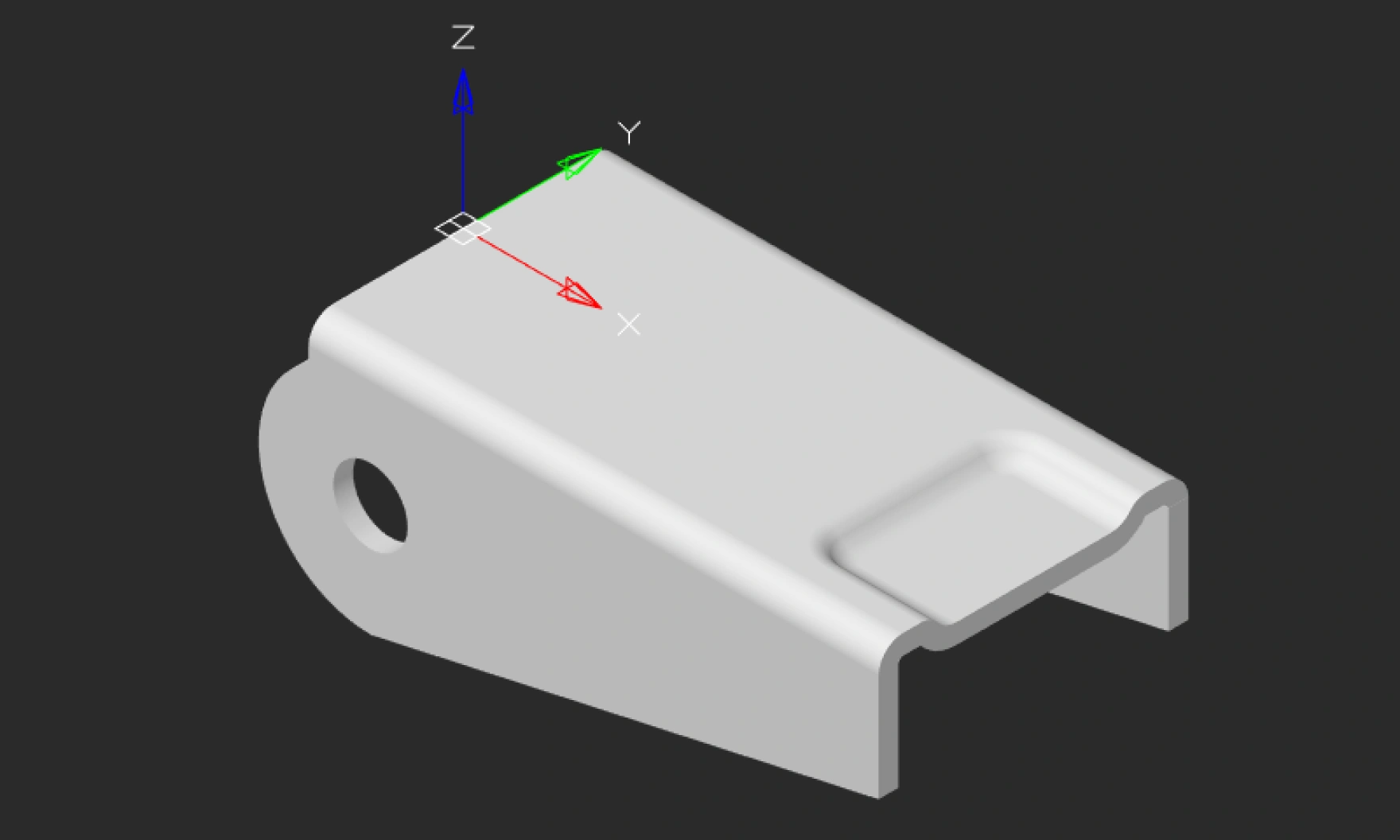

Листовое моделирование

Листовое моделирование позволяет создавать как отдельные детали с получением разверток, так и сборки из листовых деталей – например, при соединении листов металла в рамках корпуса или формировании сложной листовой конструкции. Это помогает визуализировать и анализировать взаимодействие различных деталей и компонентов в листовых конструкциях

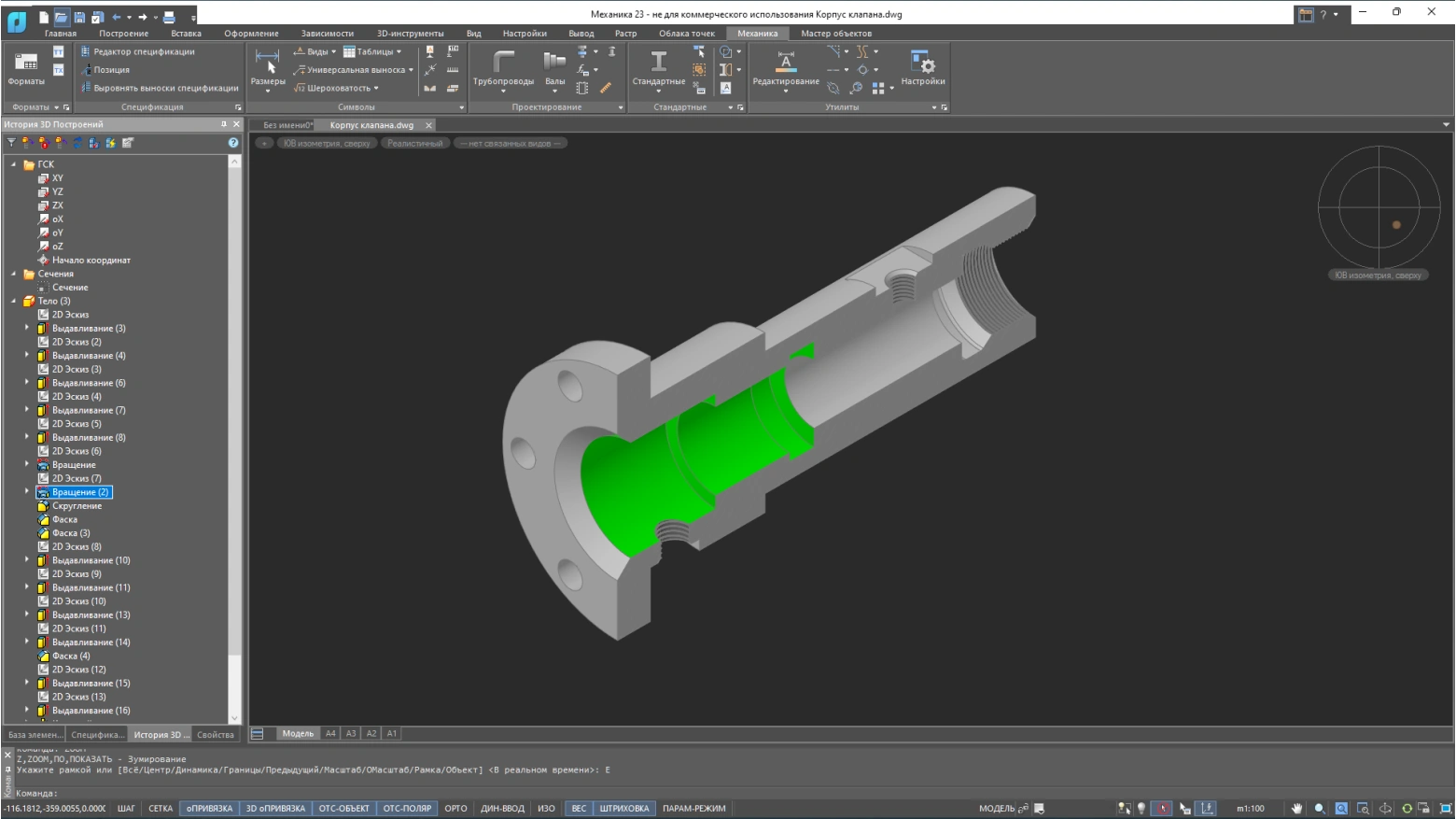

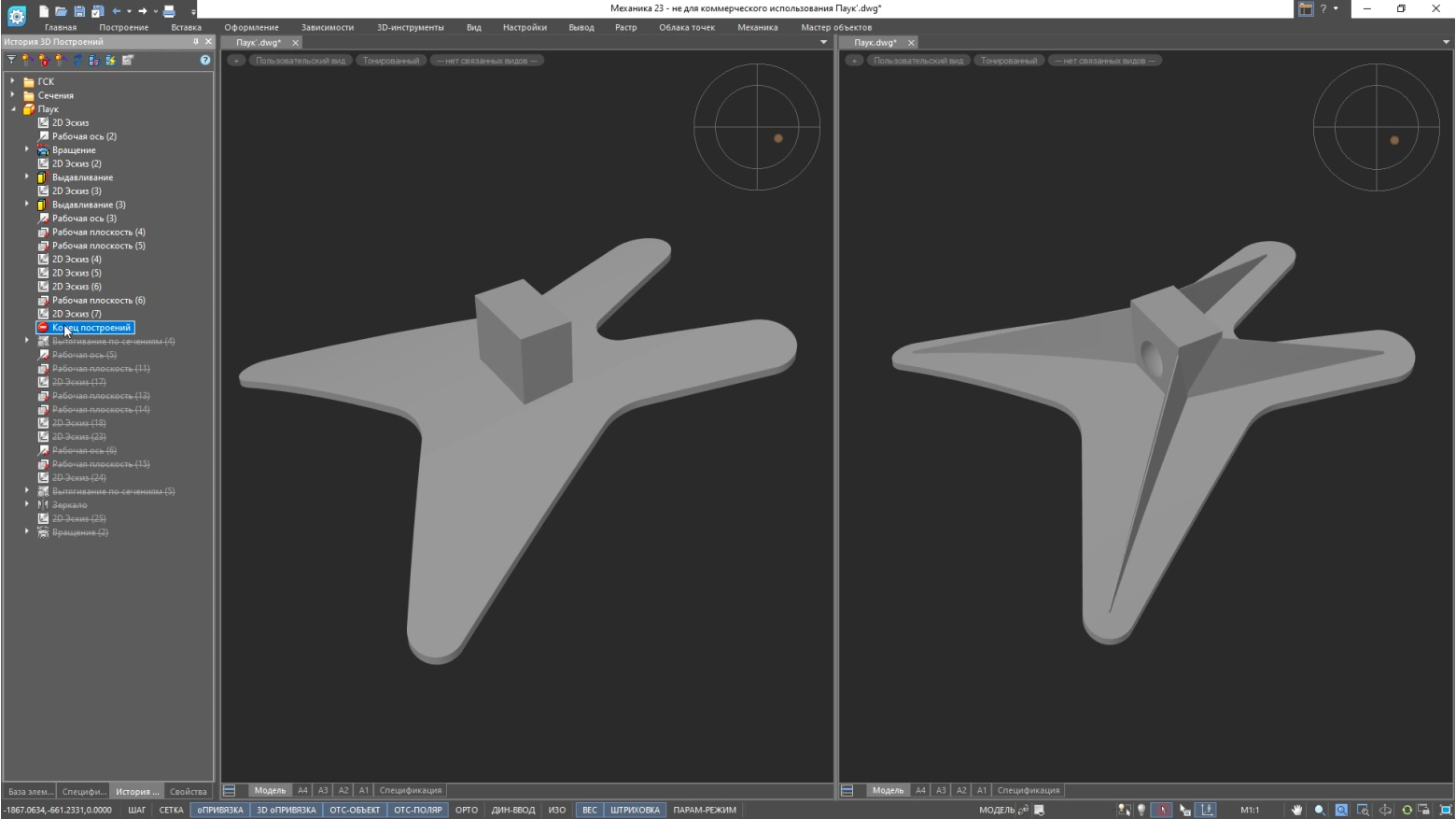

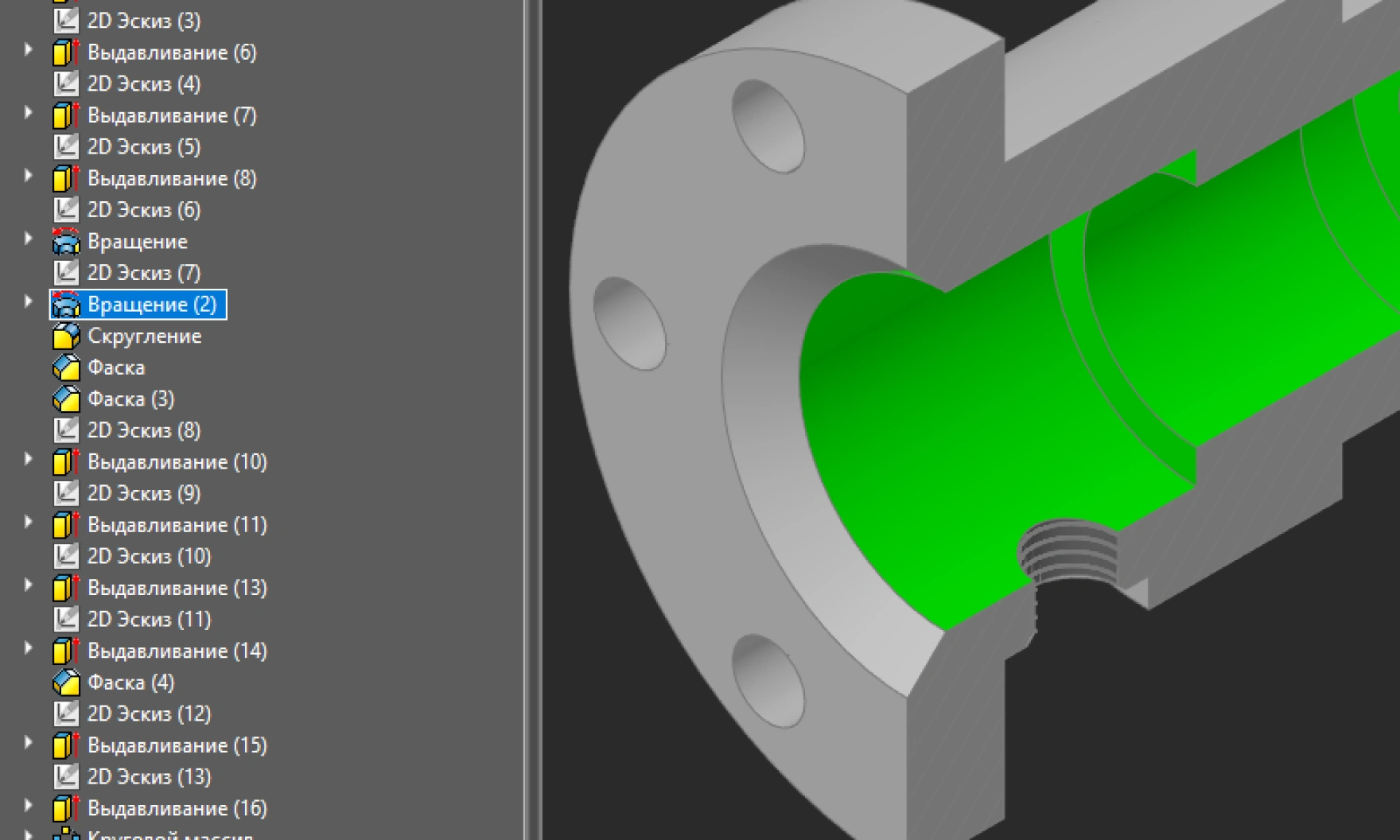

История 3D-построений

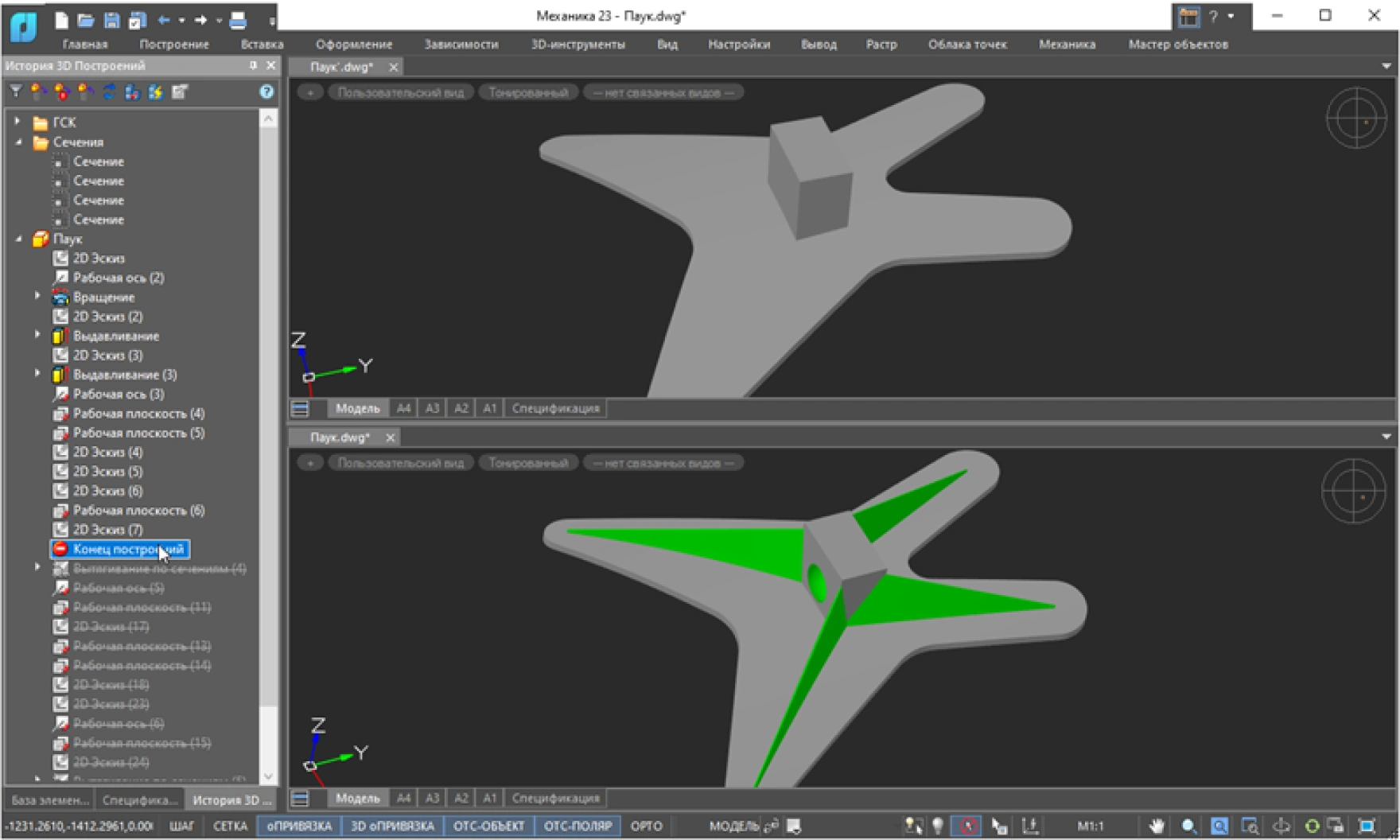

Отслеживает изменения в 3D-модели и управляет ими. Сохраняет операции, позволяет вернуться к предыдущему состоянию модели и изменить выполненные действия. Делает более удобным процесс редактирования и добавления элементов, упрощает внесение изменений в детали и сборки, сохраняет варианты моделей. Повышает гибкость и эффективность работы с 3D-моделями

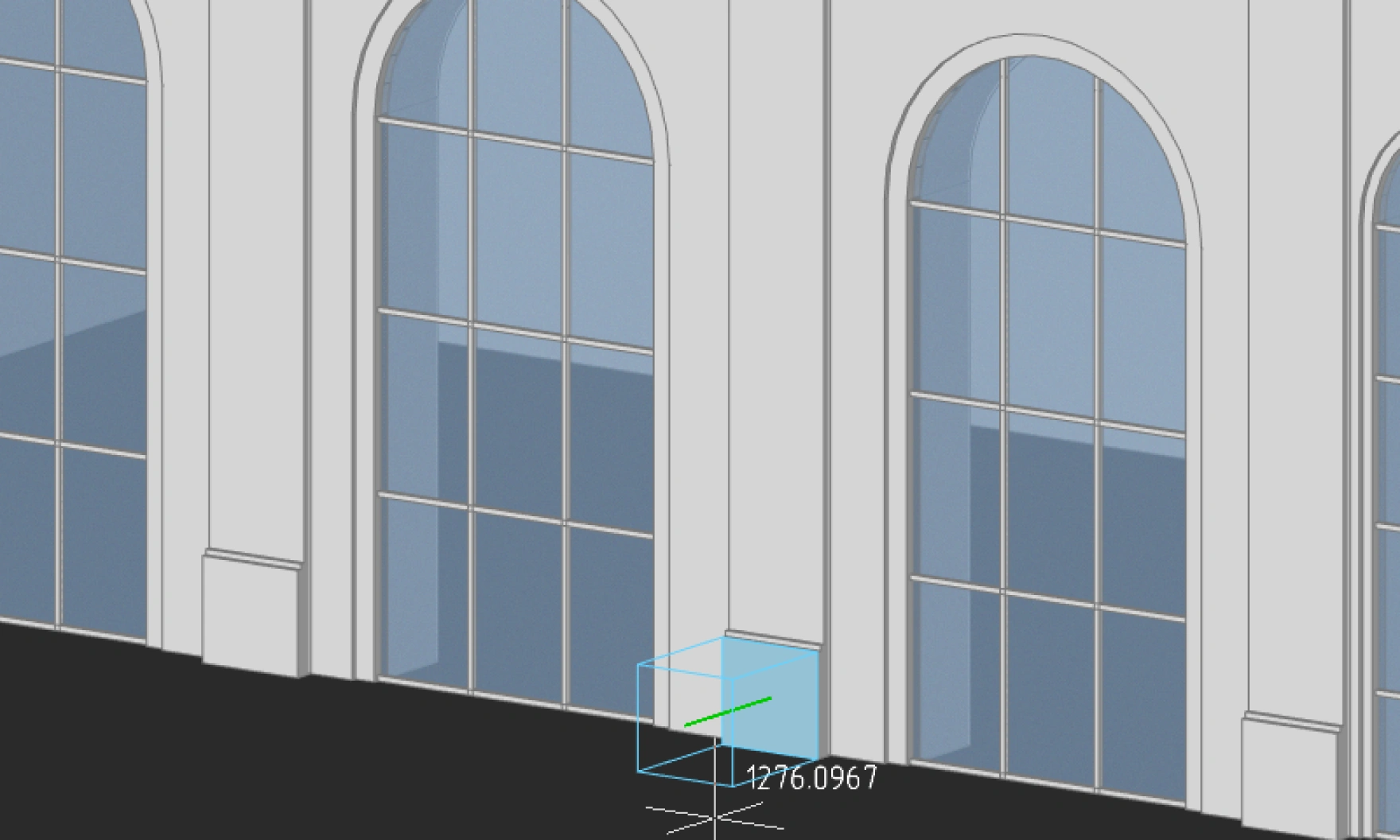

Учет геометрии на гранях 3D-объекта

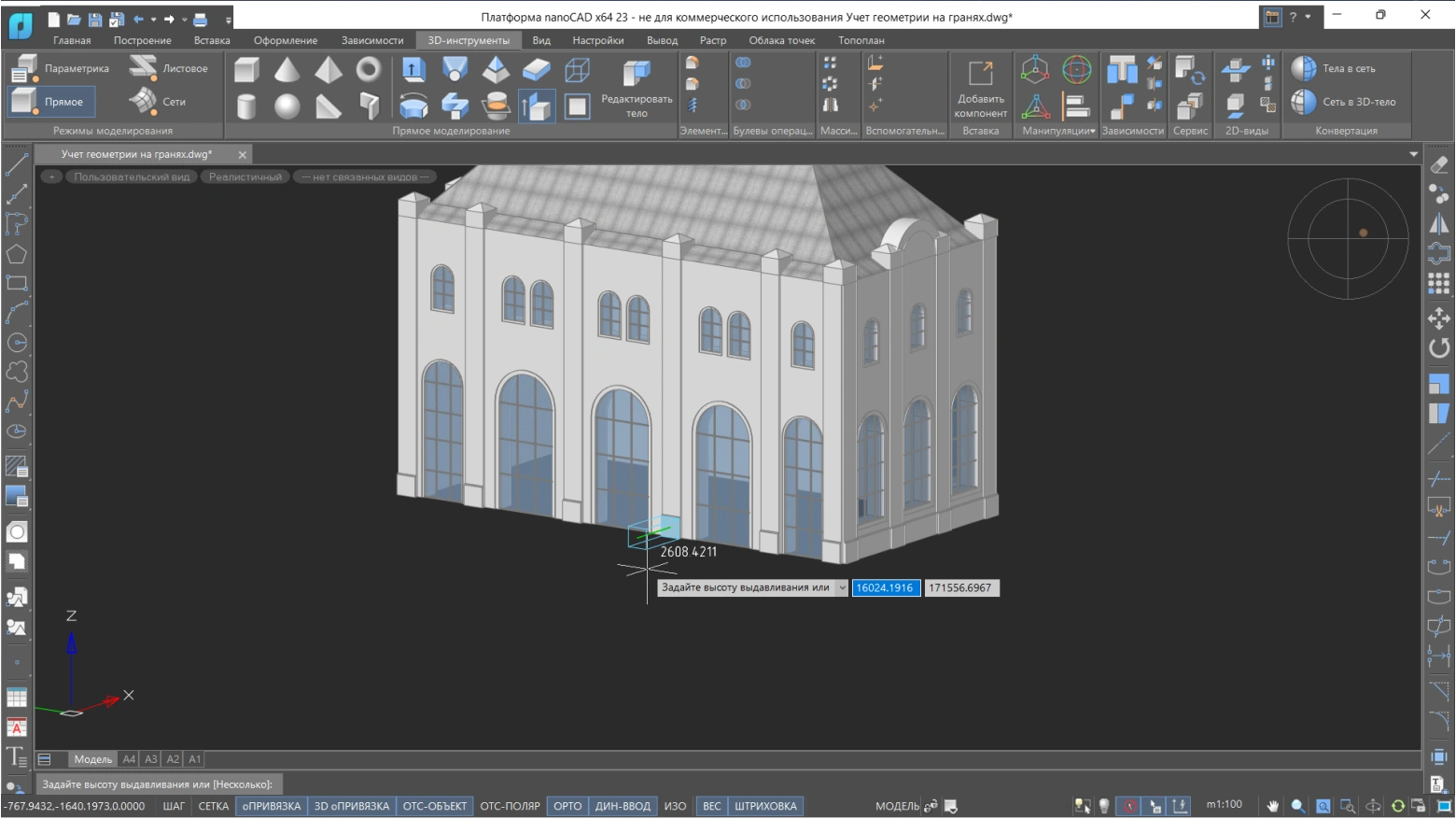

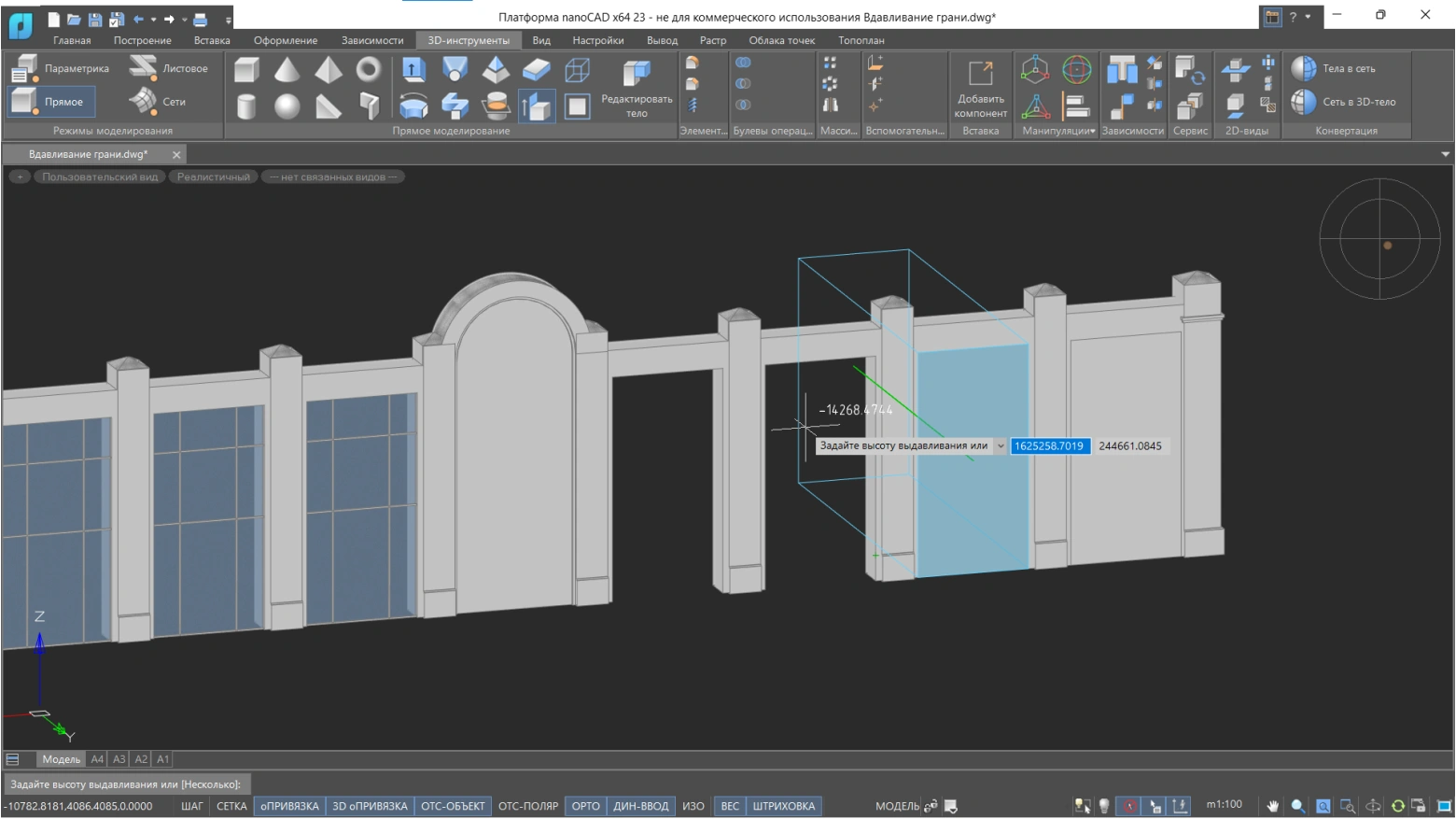

При активной команде Выдавливание грани программа самостоятельно находит на

3D-объекте грани и геометрию. От вас требуется только перемещать курсор и создавать формы 3D-объекта

Выдавливание

Инструмент создания трехмерных объектов путем вытягивания плоскостей или граней вдоль оси. Позволяет превратить плоские контуры или замкнутые фигуры в объемные тела или поверхности

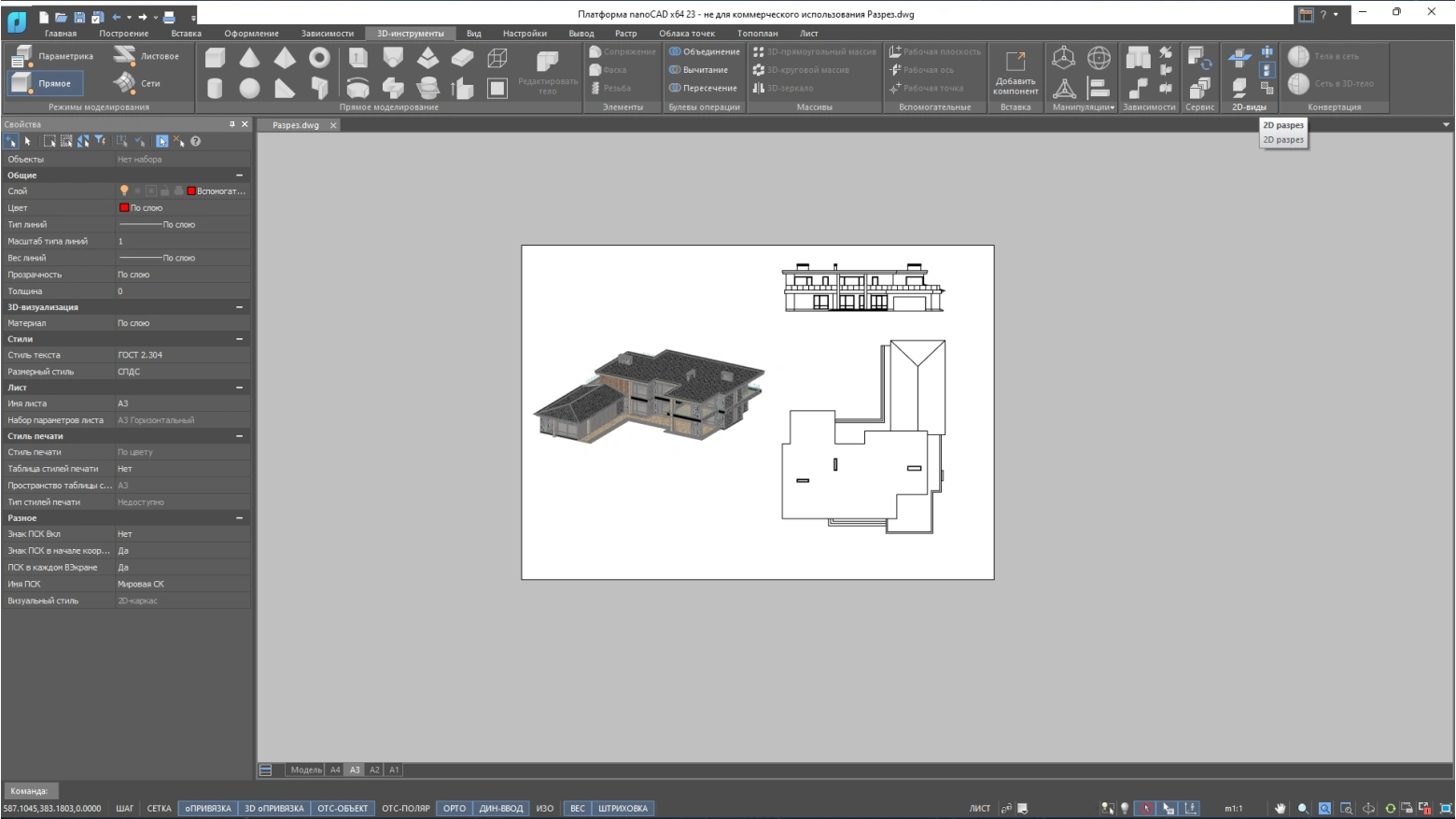

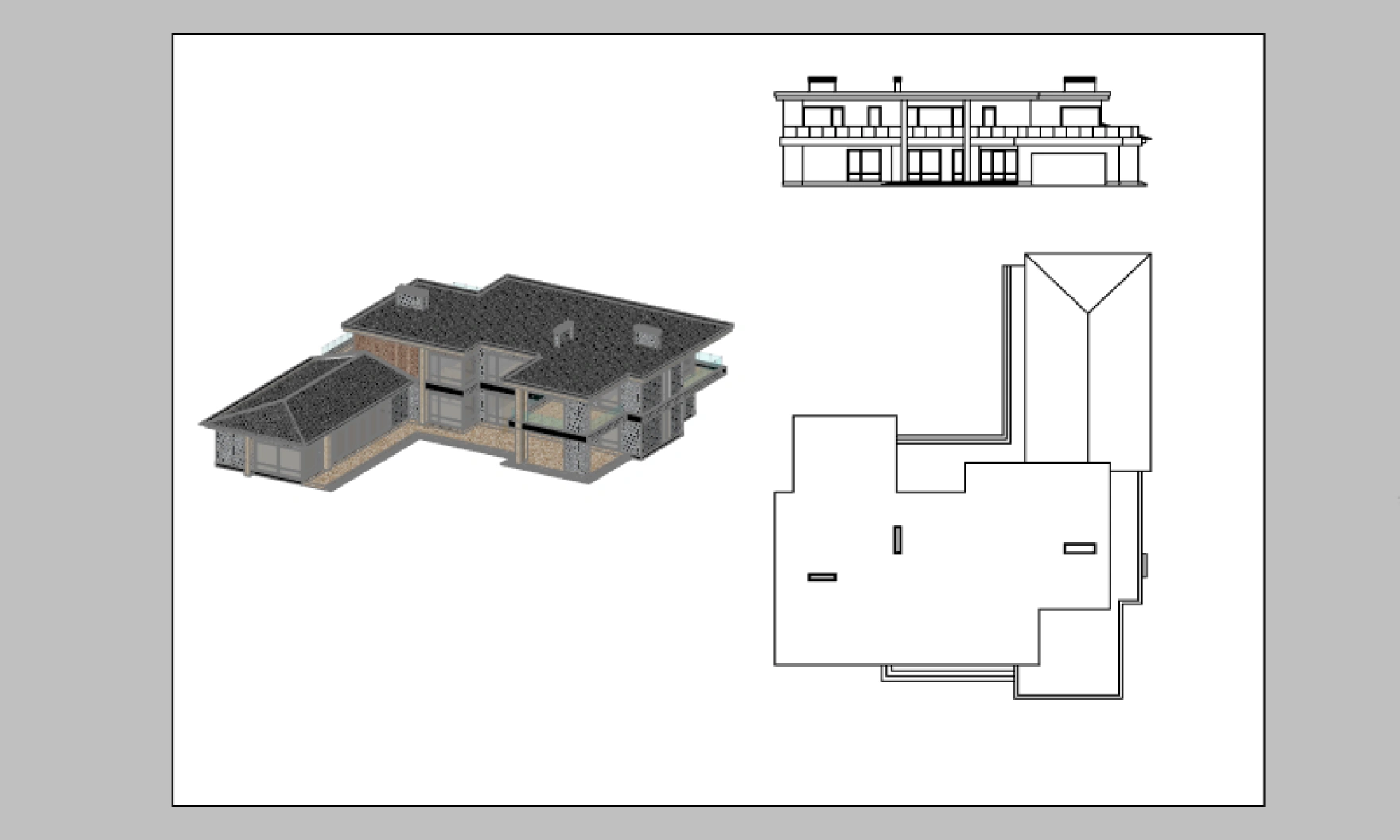

Разрез

Создание двумерных поперечных сечений 3D-моделей с использованием различных методов и параметров, что полезно при анализе и визуализации объектов или для последующего использования в проектировании и моделировании

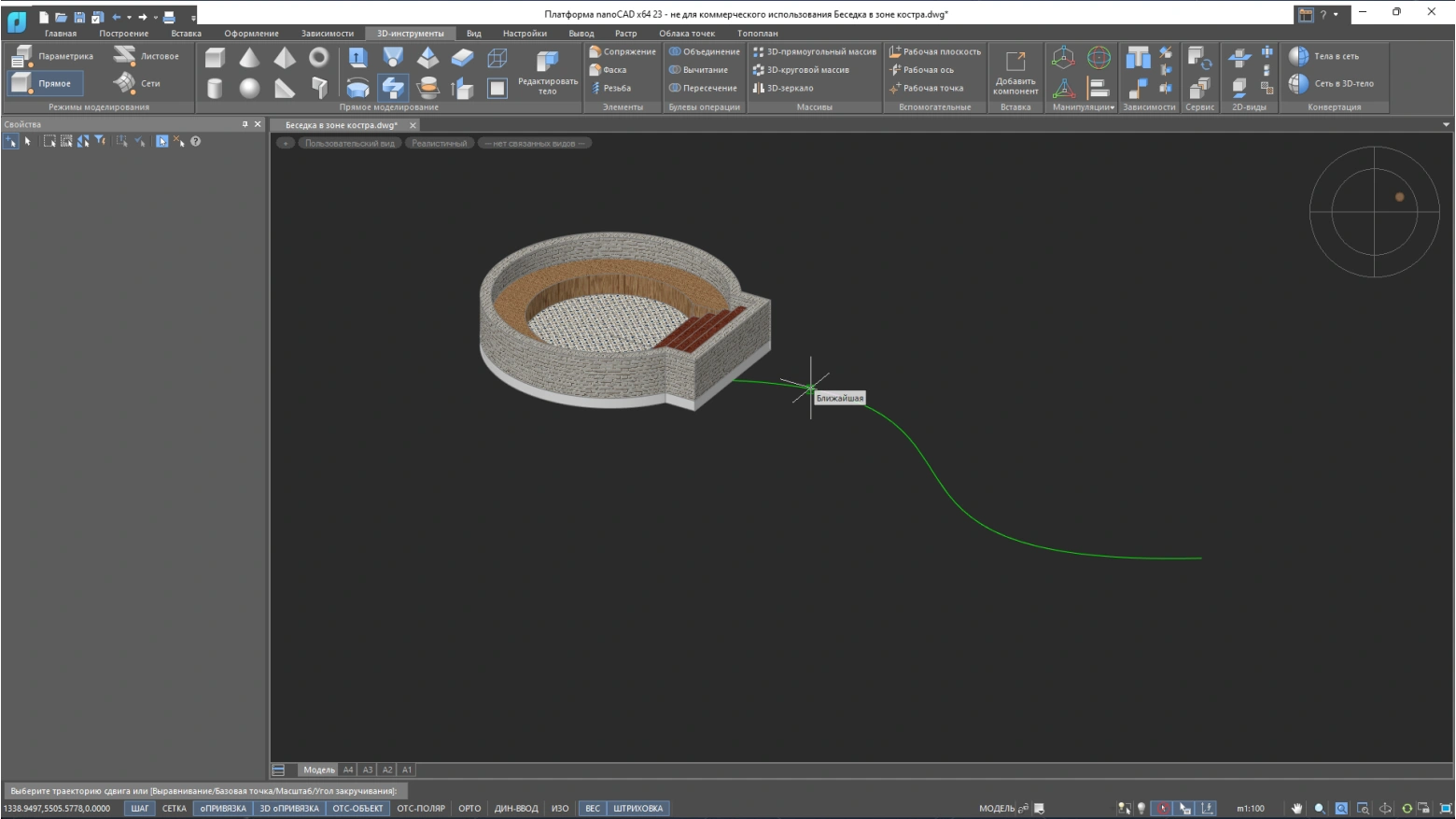

Вытягивание по траектории

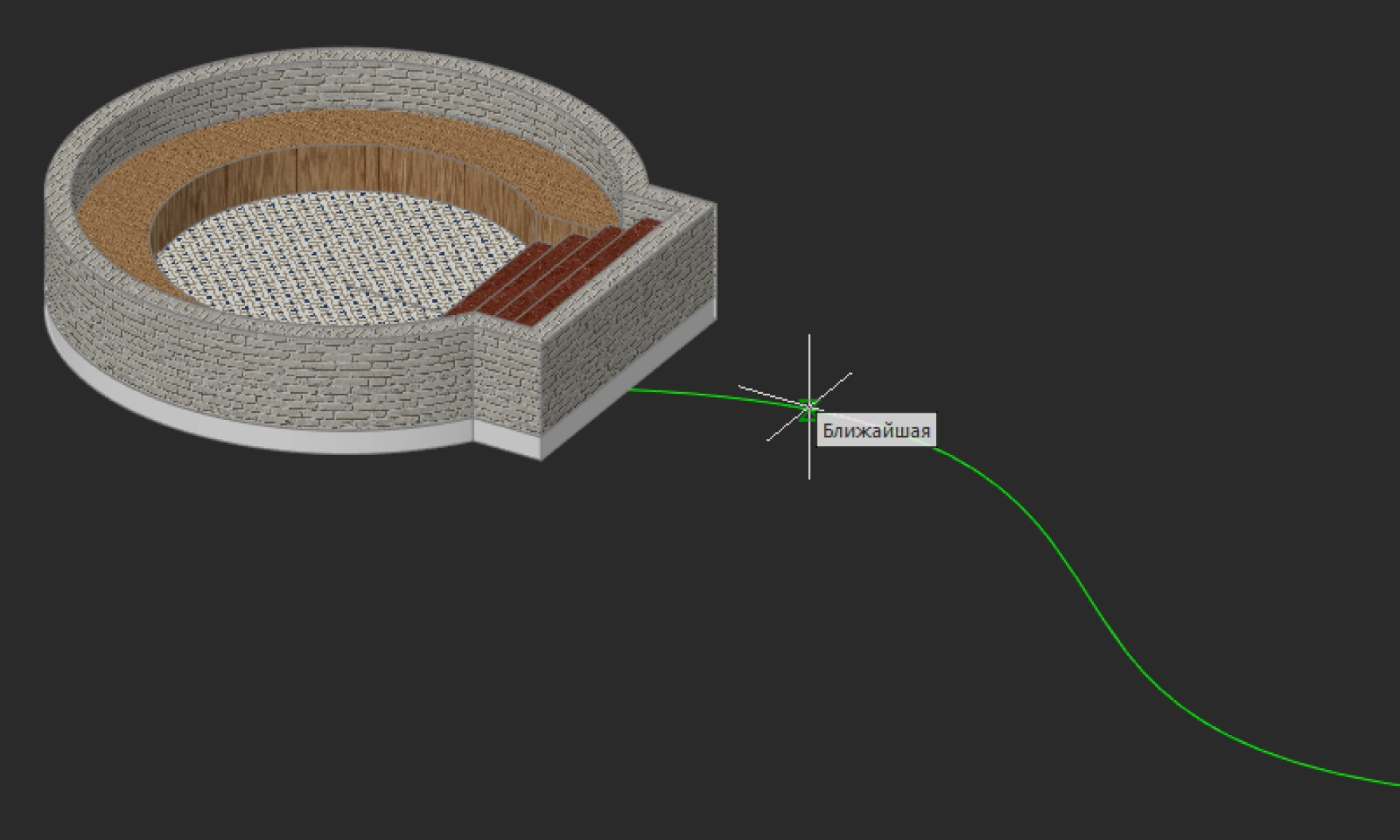

Создание сложных и изогнутых форм, которые не могут быть получены с помощью простого выдавливания. Этот инструмент особенно полезен при моделировании трубопроводов, кабелей, каналов, дорожных трасс и других объектов, имеющих криволинейные формы

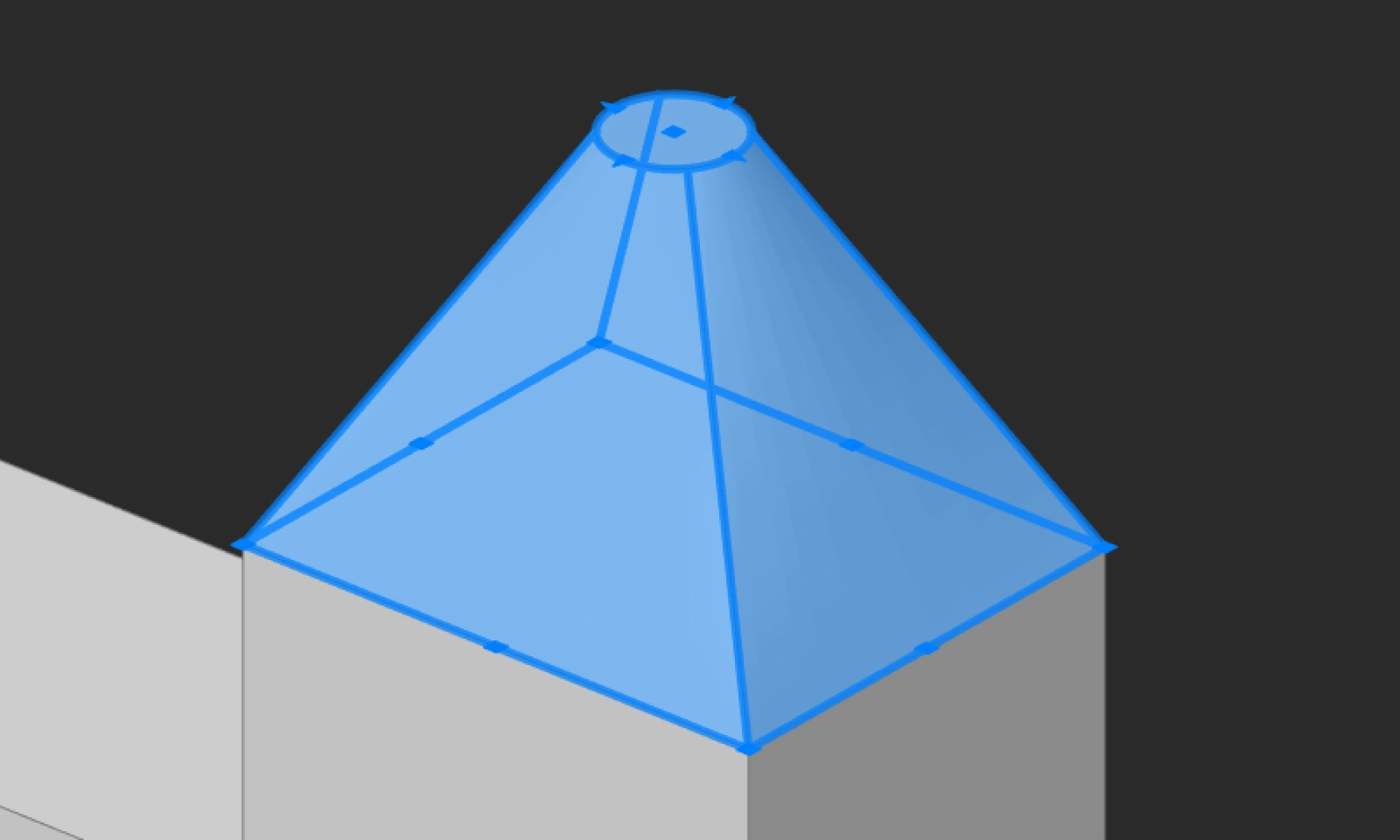

Вытягивание по сечениям

Инструмент создания трехмерных объектов, основанных на двух и более сечениях. Позволяет преобразовывать плоские/криволинейные контуры в объемные тела или поверхности, обладающие сложной формой и геометрией

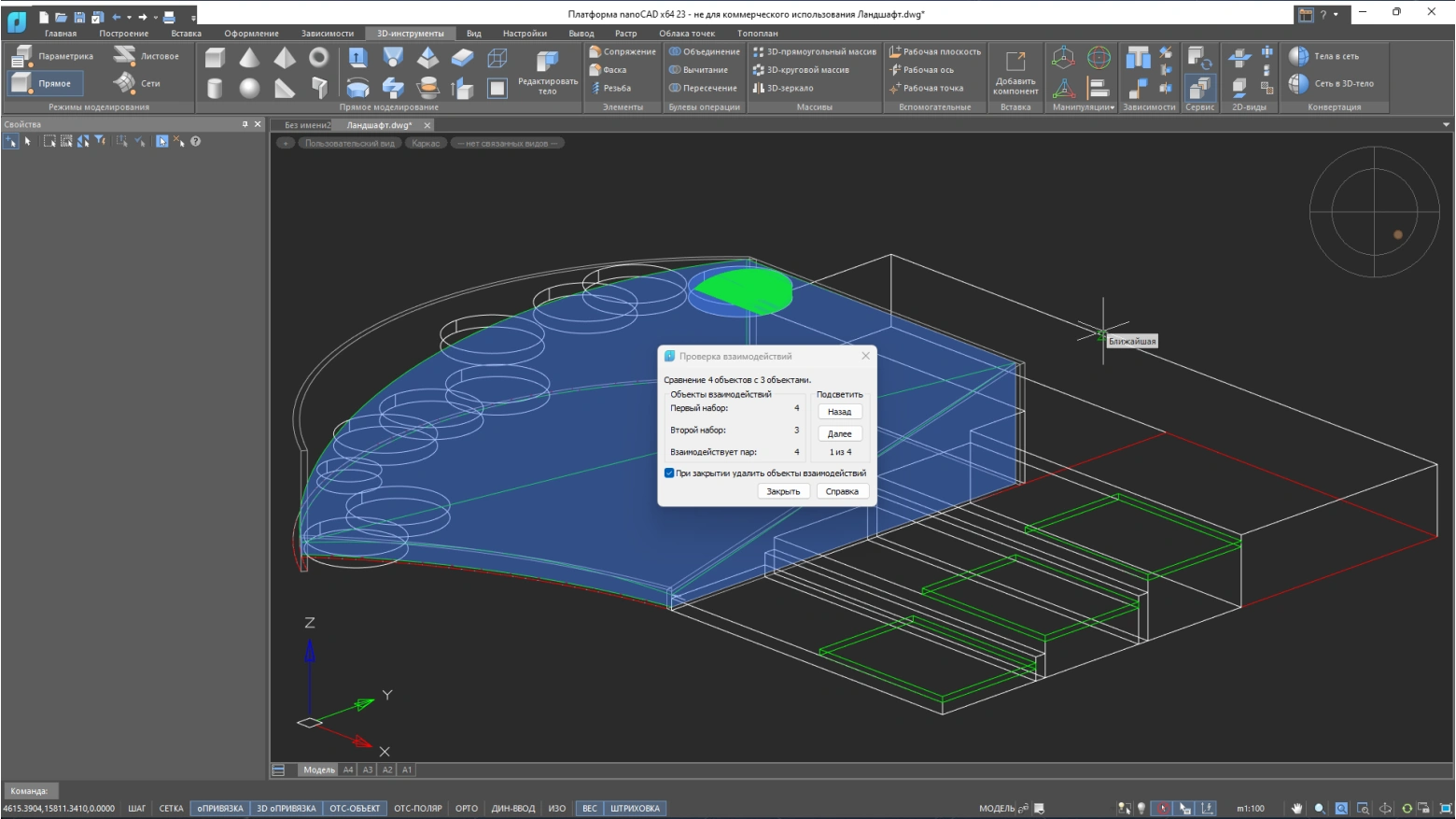

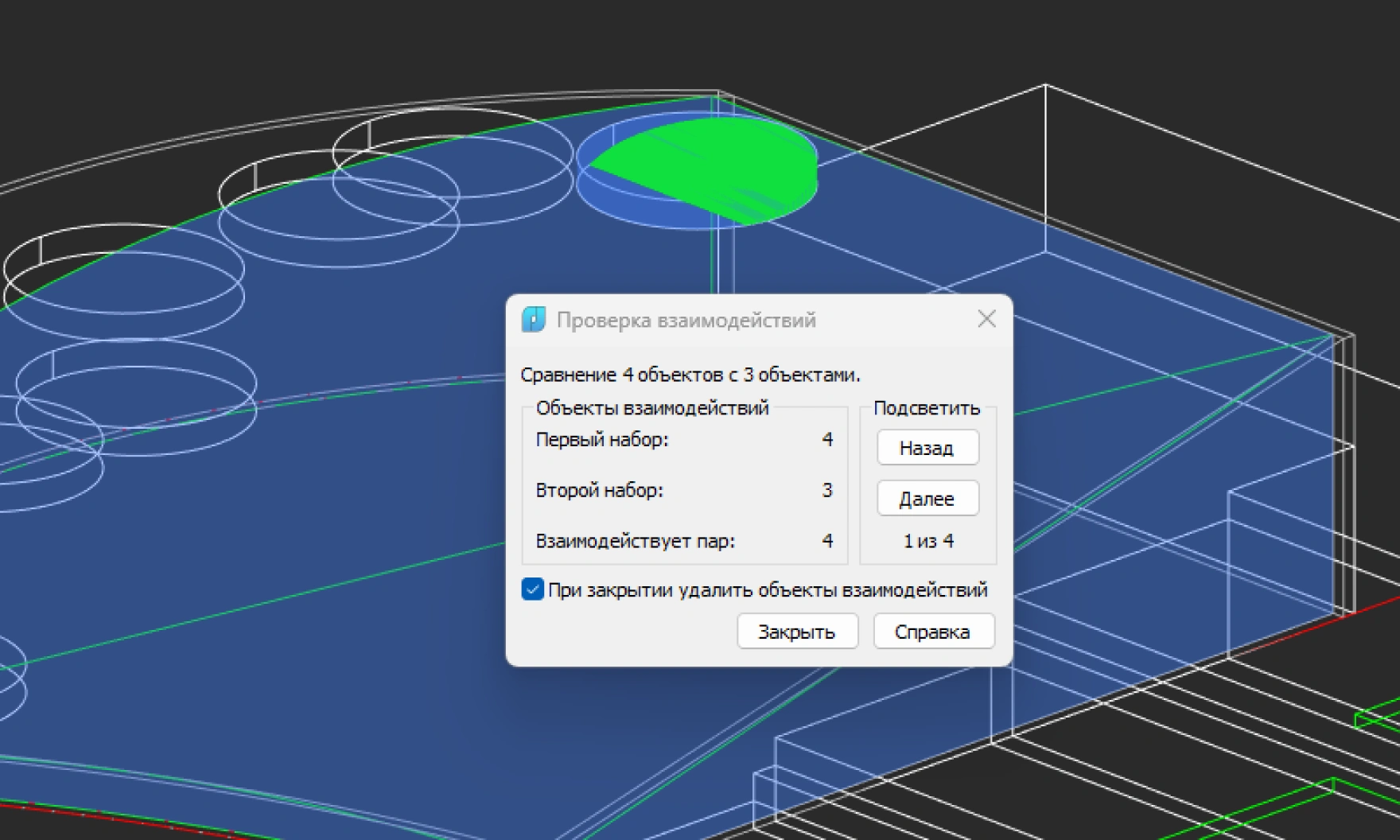

Анализ перекрытий 3D-тел

Инструмент проверки на предмет пересечений и перекрытий между объектами в трехмерном пространстве. Позволяет определить области, где объекты пересекаются или перекрывают друг друга

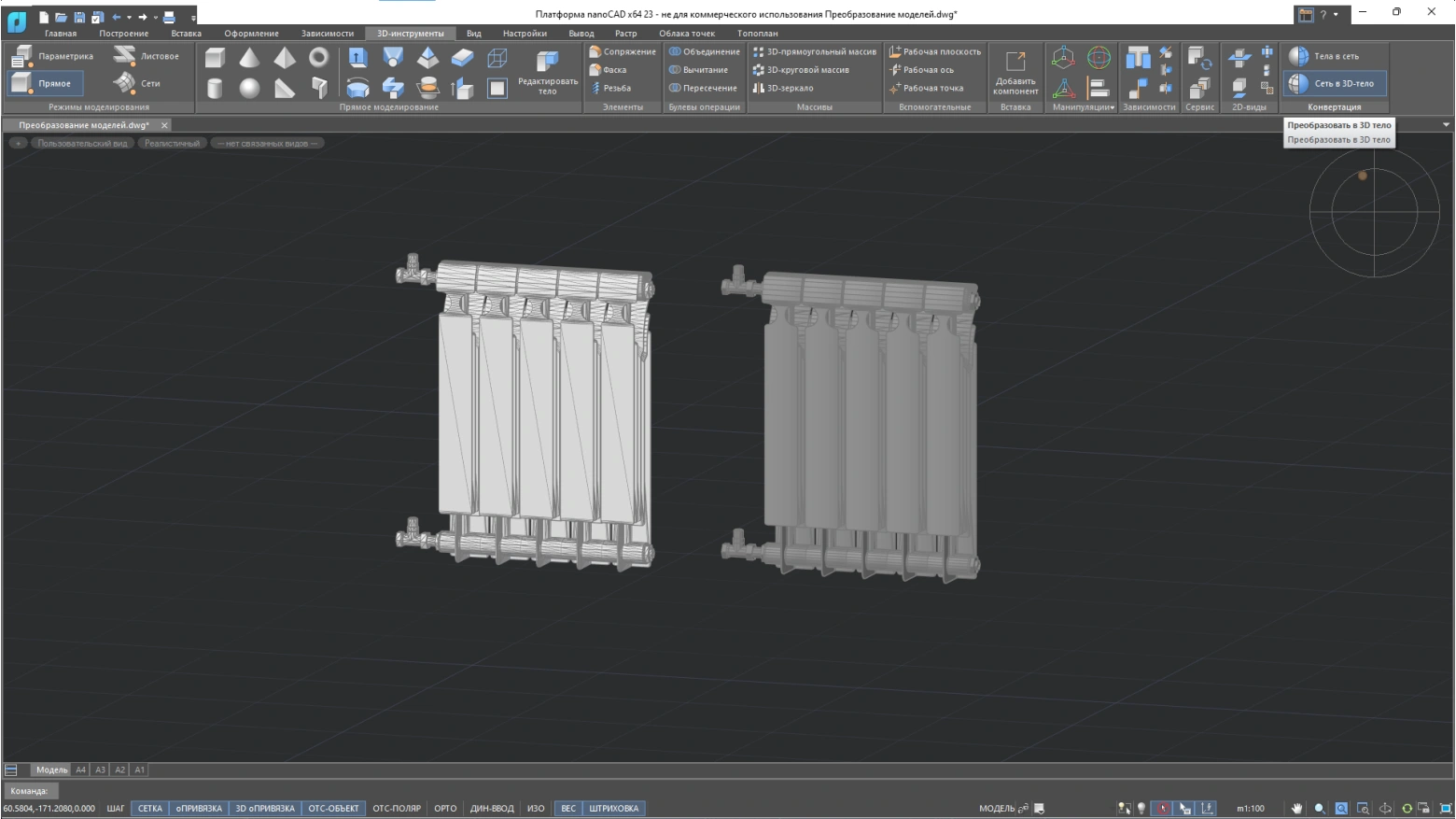

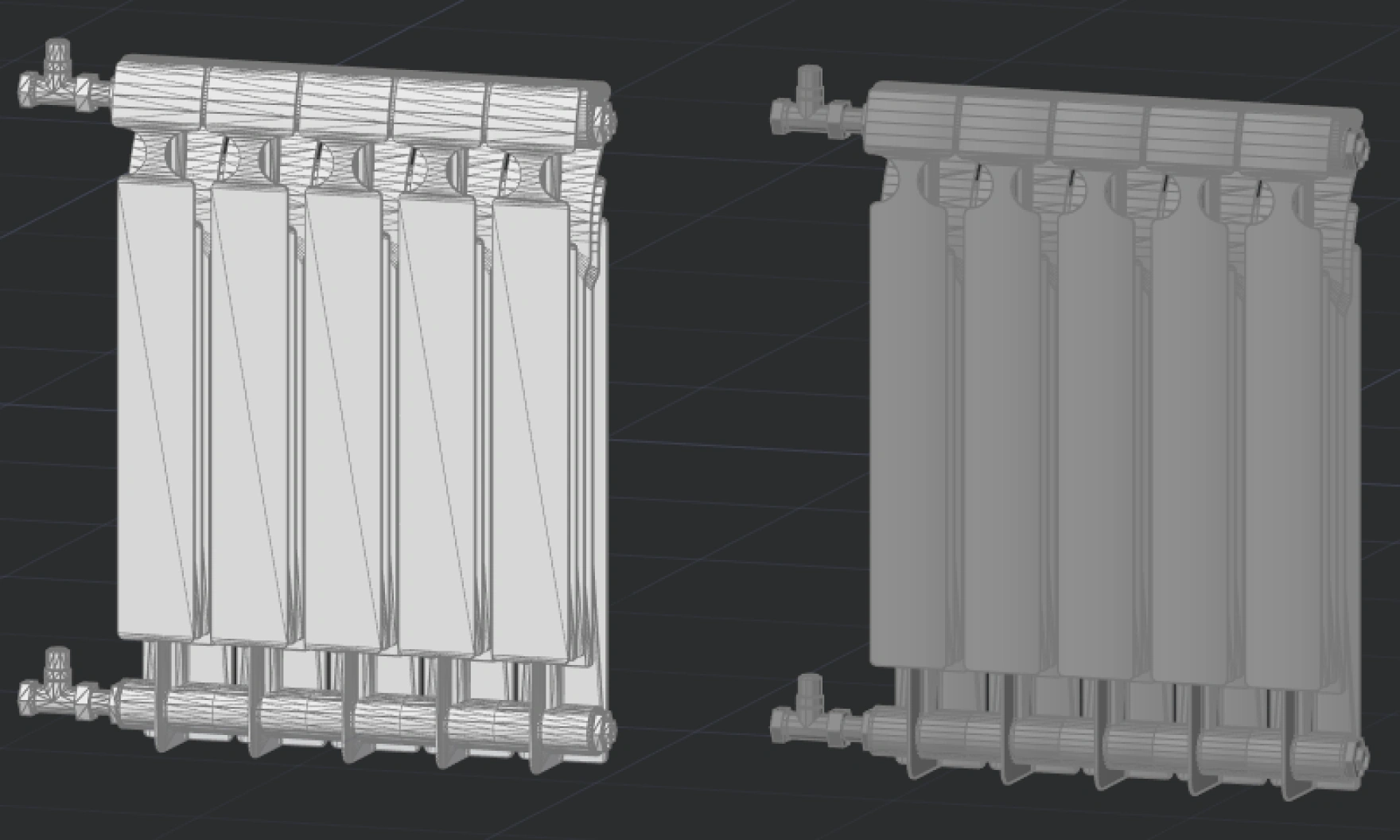

Преобразование моделей

Преобразование моделей позволяет конвертировать 3D-данные в тела, параметрические тела или сети. Эта функция значительно расширяет область применения модуля «3D»

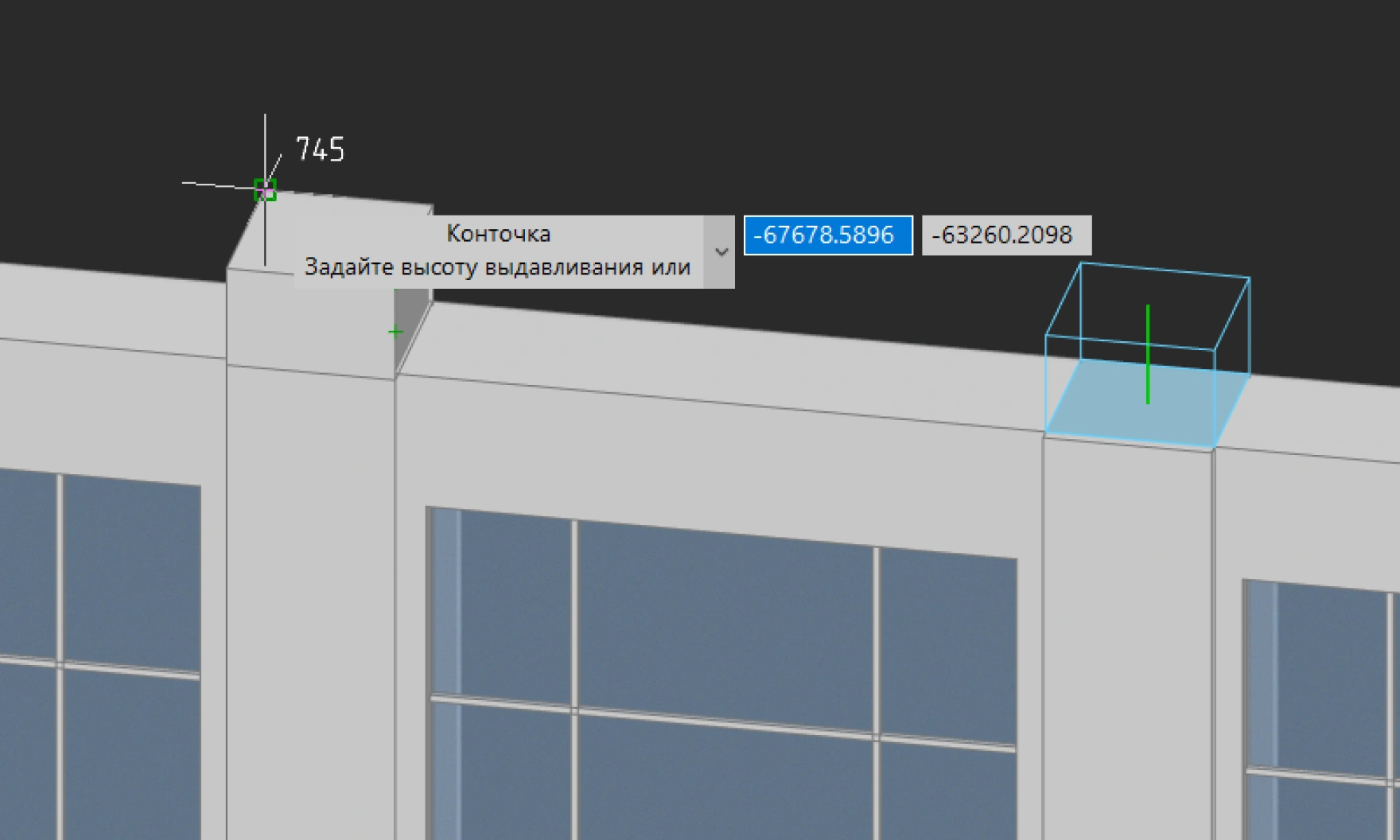

Выравнивание

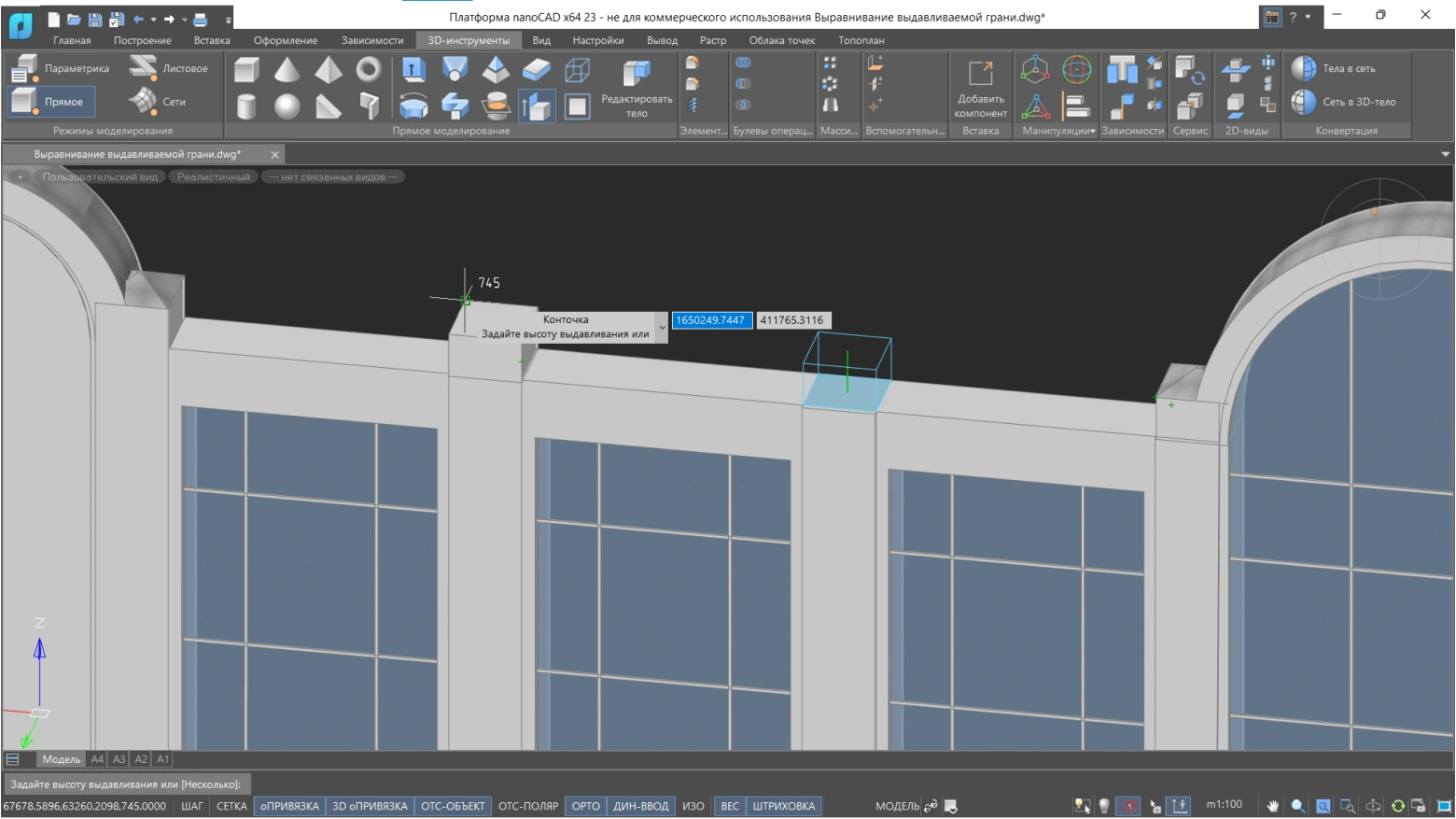

Инструмент, позволяющий совместить или выровнять выбранные элементы модели таким образом, чтобы они находились в нужном положении относительно друг друга

История 3D-построений

Отслеживает изменения в 3D-модели и управляет ими. Сохраняет операции, позволяет вернуться к предыдущему состоянию модели и изменить выполненные действия. Делает более удобным процесс редактирования и добавления элементов, упрощает внесение изменений в детали и сборки, сохраняет варианты моделей

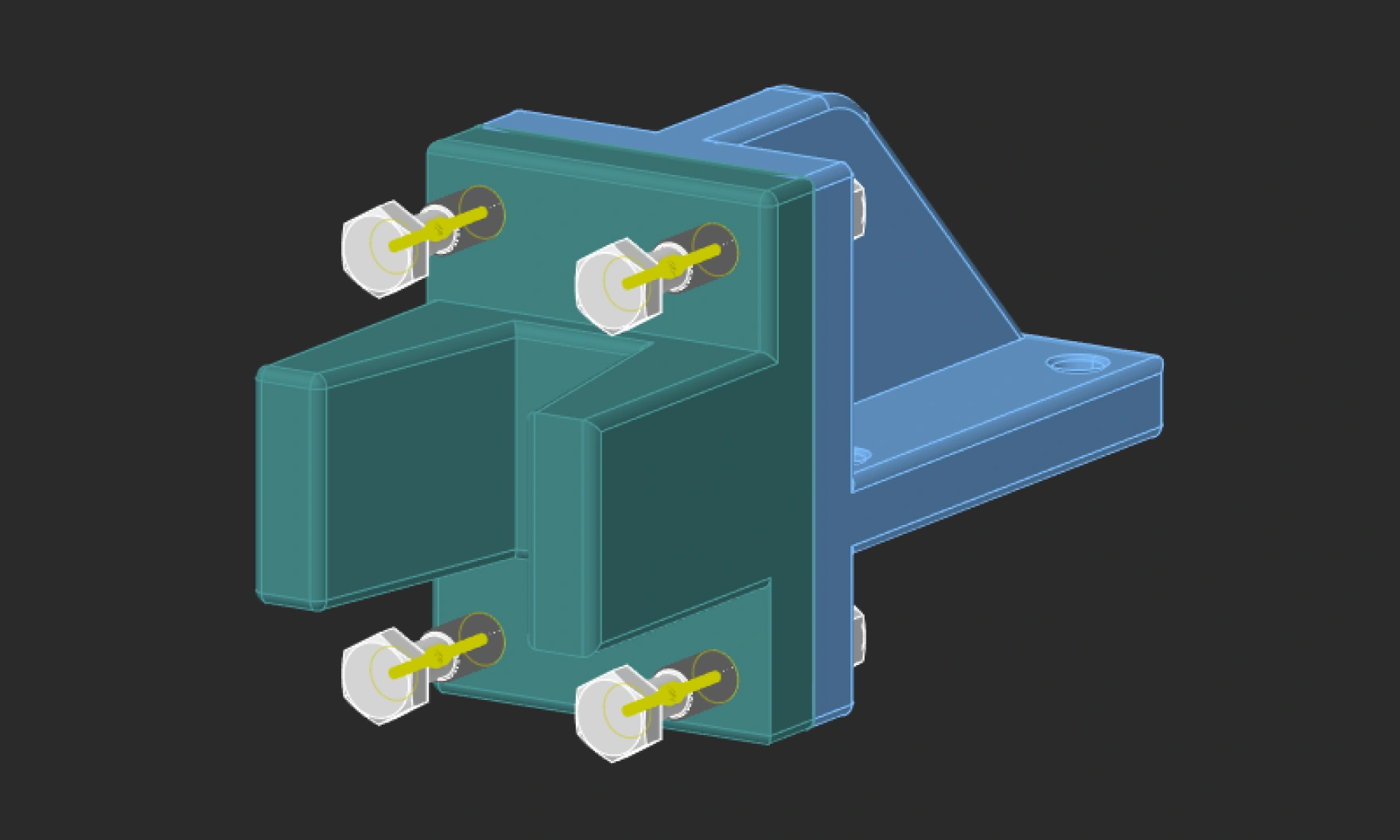

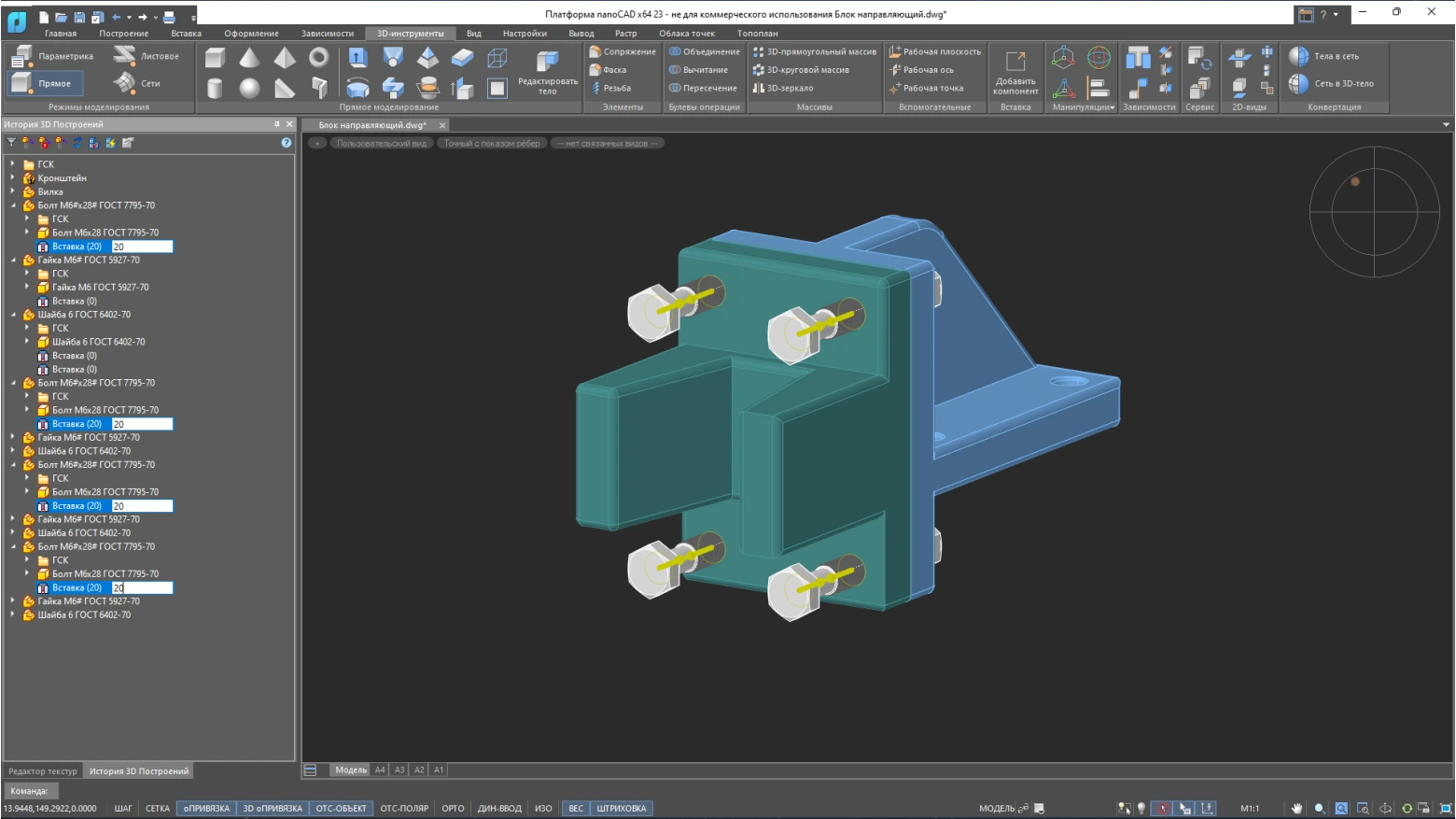

Геометрические зависимости

Инструмент, который позволяет не только создавать зависимую геометрию, но и собирать сложные сборки из отдельных компонентов, управляя параметрами разнесения. Поддерживается создание демонстрационных моделей, а также наглядных схем сборок изделий

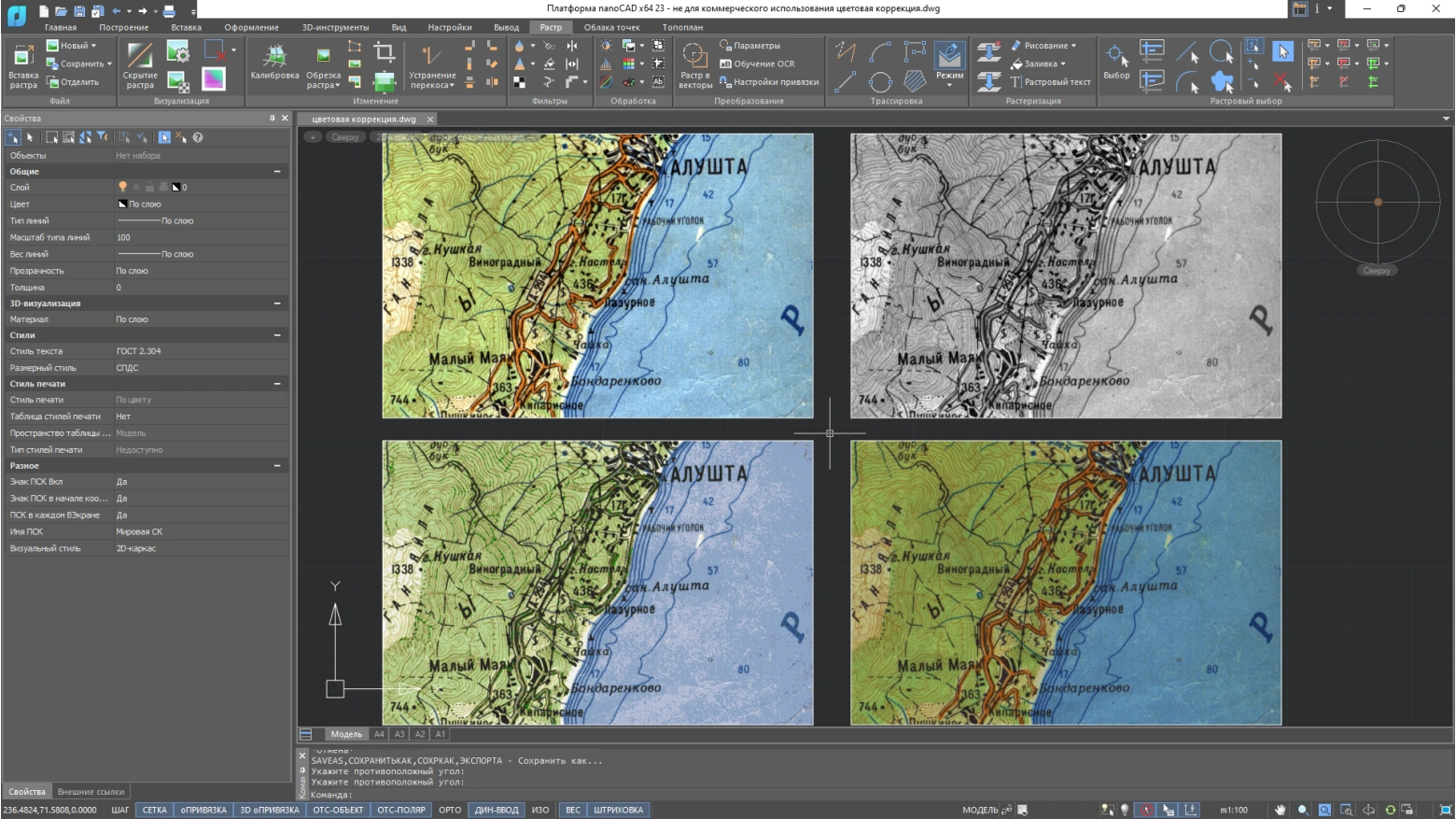

Коррекция геометрии растровых изображений

Ряд специальных команд, позволяющих скорректировать геометрические искажения монохромных, цветных и полутоновых растровых изображений (Изменение размера, Поворот, Устранение перекоса, Калибровка и др.)

Цветовая коррекция

Преобразование изображений: полноцветное, градации серого, индексированные цвета. Конвертирование цветов в индексированные настраивает их и уменьшает размер файла. Доступны функции автоматического расчета палитры, изменения количества и добавления/удаления цветов

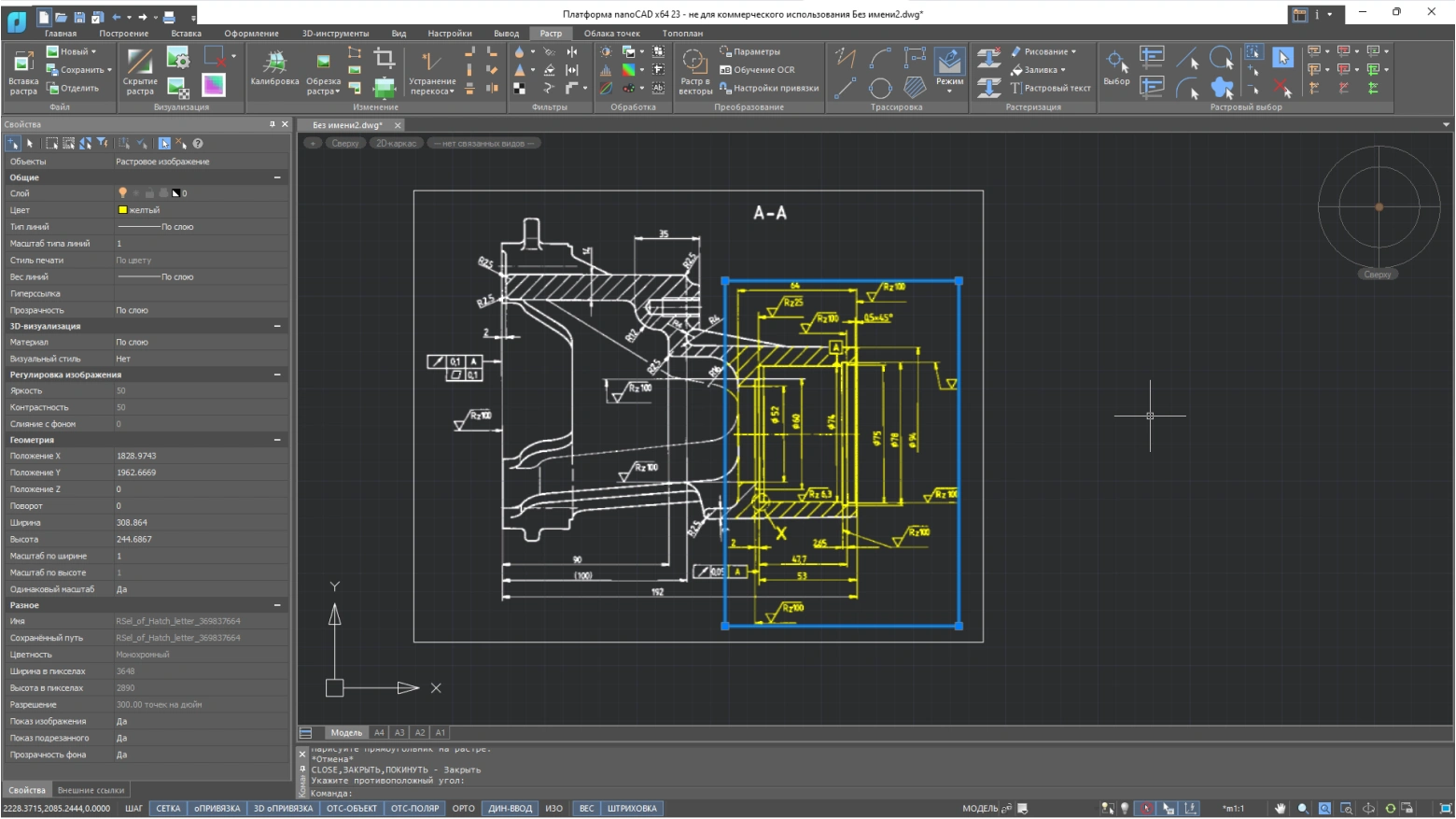

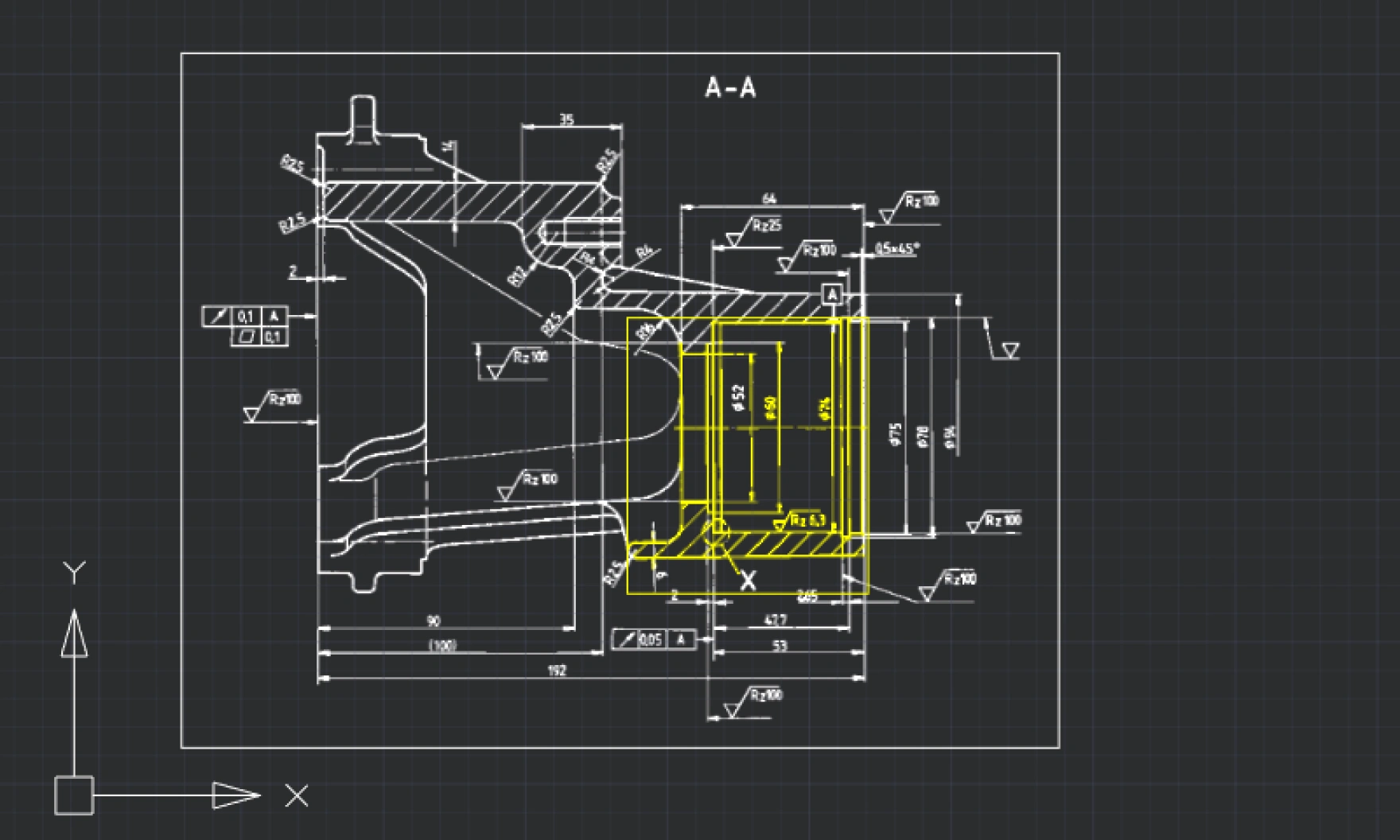

Выделение по типу и размеру

Операции выделения позволяют перенести определенные объекты монохромного растрового изображения на новые растровые изображения, размещенные на указанных слоях. Из исходного изображения можно взять штриховки, текст, линейные объекты и объекты по размеру

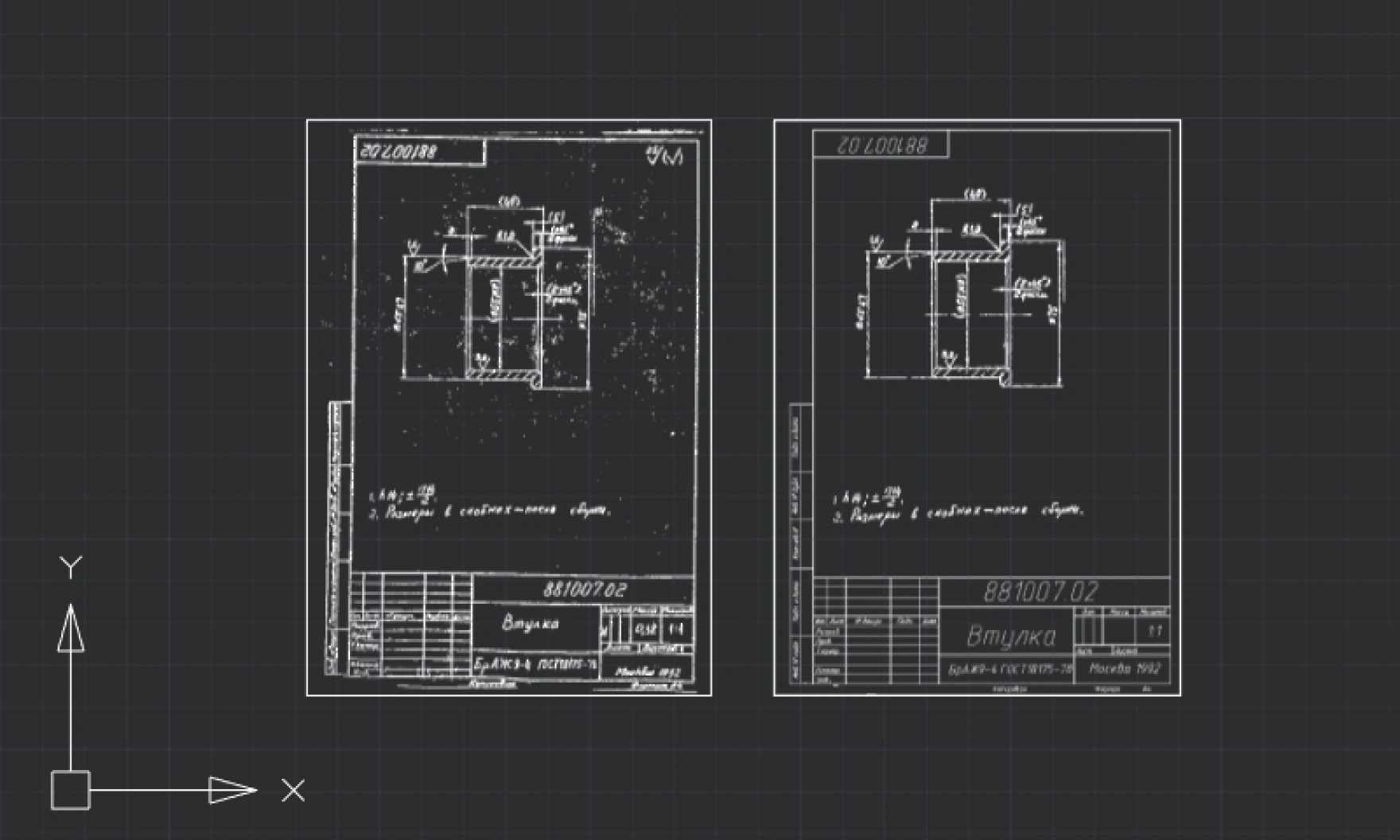

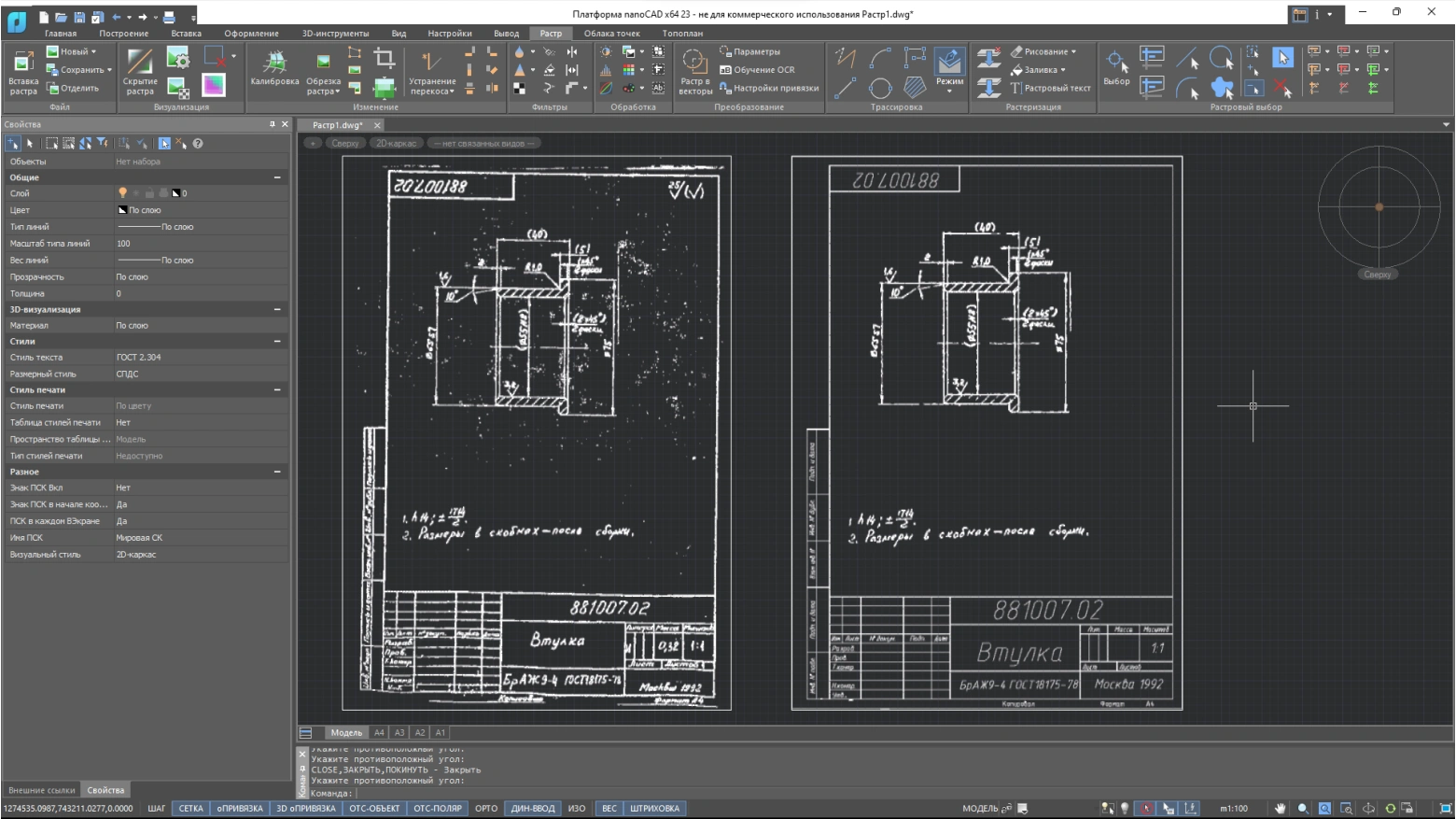

Рисование по растру

Используя средства пиксельного рисования, можно рисовать и стирать растровые линии на монохромном, полутоновом и цветном изображениях. При работе на монохромном изображении эти средства позволяют рисовать цветом изображения – или стирать, то есть рисовать цветом фона
