Совмещение параметрической и импортированной графики

Для решения этой задачи был применен комбинированный подход. Имевшаяся у заказчика графика в формате *.dwg по радиаторам, арматуре и типовым узлам была импортирована в проект и использована как основа условно-графических обозначений. Воздуховоды, которые в nanoCAD BIM Вентиляция являются параметрическими объектами, послужили шаблоном для построения трубопроводов: за счет изменения настроек и перенастройки параметров их поведение было адаптировано под задачи отопления.

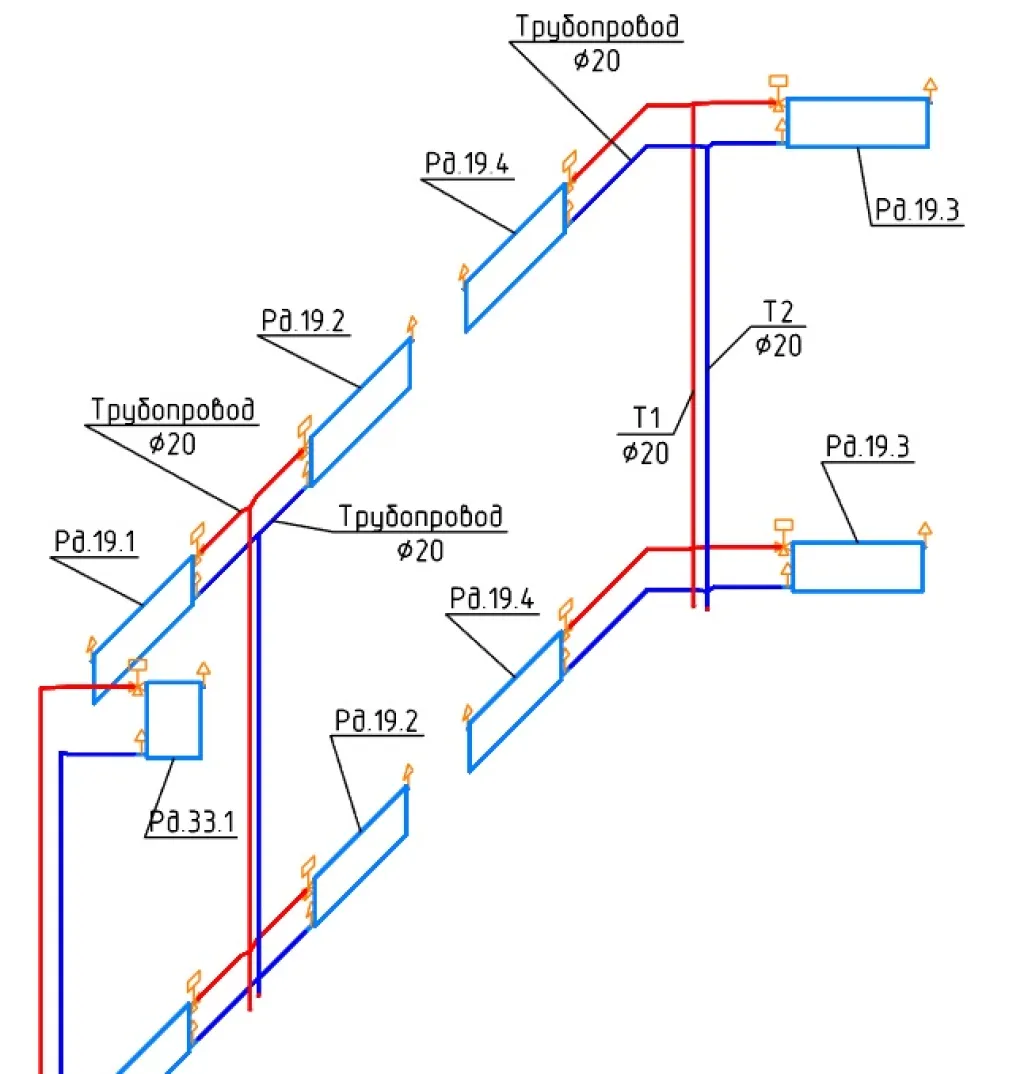

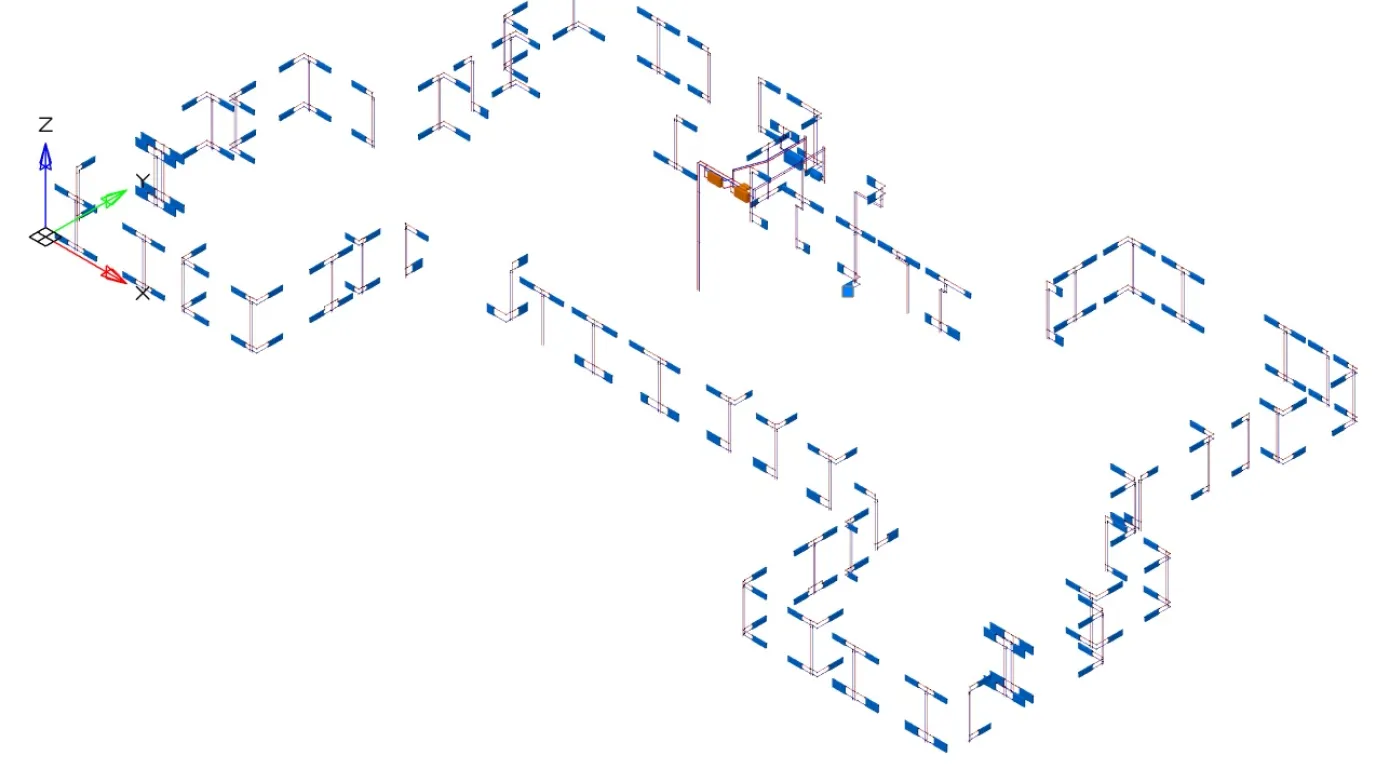

В результате был получен полноценный план системы отопления, в котором все элементы — от приборов отопления до запорной арматуры — находились в той же BIM-среде, что и вентиляционные сети. Это позволило вести раздел ОВ как единую модель, проверять согласованность разных систем в трехмерном виде и формировать всю документацию из одного источника.

Моделирование теплых полов

Системы теплых полов потребовали особого подхода к геометрии. Здесь важны аккуратные повороты контуров, соблюдение технологических ограничений по радиусам изгиба труб и равномерное распределение петель по площади помещений. Возможности построения отводов в nanoCAD BIM Вентиляция позволили решить эту задачу: меняя настройки, инженер мог формировать отводы под разными углами, строить плавные повороты и аккуратные петли контуров теплого пола.При этом не приходилось детализировать в спецификациях каждый мелкий отвод. Элементы, которые по умолчанию не учитываются в спецификации, закладывались за счет допусков и запасов по длине труб. Это упростило оформление материальных ведомостей без потери точности.

Индивидуальный тепловой пункт: моделирование и оформление

Задача и первоначальные опасения

Отдельной задачей стало проектирование индивидуального теплового пункта, расположенного на минус первом этаже здания. ИТП — технически сложный узел, требующий не только корректного моделирования обвязки, но и подготовки на ее основе понятных для эксплуатации планов, изометрических схем, разрезов и спецификаций.

На старте работы были опасения, что оформление ИТП в nanoCAD BIM Вентиляция окажется слишком трудоемким или потребует выхода в сторонние приложения. Существовали сомнения, удастся ли в разумные сроки выполнить все разрезы, обвязки и спецификации в рамках одного продукта. После первичного тестирования возникла даже идея отказаться от применения nanoCAD BIM Вентиляция для этой части проекта.

Чтобы снять сомнения, специалисты «Инфарс» выполнили демонстрационное оформление ИТП. Они смоделировали обвязку теплового пункта, подготовили изометрические виды, выполнили разрезы по ключевым участкам и оформили спецификацию на лист в формате шестиграфки для узла учета. Когда команда «ОДСК-Инжиниринг» увидела готовый лист с оформленной схемой, изометрией и спецификацией, было принято окончательное решение вести ИТП в nanoCAD BIM Вентиляция.

Объем выполненных работ

В итоге в рамках проекта были выполнены:

• трехмерная модель обвязки теплового пункта с узлом учета, трубопроводами, запорной и регулирующей арматурой;

• изометрические виды по основным участкам;

• разрезы по ключевым узлам;

• спецификация на лист (шестиграфка) для узла учета.

Все это было сделано в версии 24 nanoCAD BIM Вентиляция. Важно отметить, что в более поздней версии 25 появились дополнительные усовершенствования, но уже имевшийся на тот момент функционал позволил выполнить ИТП в привычные для заказчика сроки и в требуемом объеме. Заказчик отметил, что задача оказалась абсолютно выполнимой в стандартном тайминге, а результат полностью соответствовал ожиданиям.

Оформление планов, разрезов и изометрических схем

Состав документации

По итогам моделирования в nanoCAD BIM Вентиляция были оформлены:

• планы вентиляции первого и второго этажей;

• план венткамеры с разрезами;

• фрагменты планов отопления первого этажа;

• план ИТП с шестиграфкой на лист;

• большой лист с изометрическими схемами по всем системам ОВ детского сада (вентиляция, отопление, теплые полы).

Вся документация выпускалась непосредственно из модели, что было одним из ключевых требований заказчика. Инженеры получили возможность работать в привычной им логике: изменения в модели автоматически отражались на чертежах, что исключает расхождения между трехмерной моделью и двумерной документацией.

Работа через виды и ссылки

Ключевым техническим приемом стала работа через виды. Для нужных участков модели создавались виды, которые затем сохранялись в отдельные файлы и подключались к листам в качестве ссылок. Изначально такой подход казался менее автоматизированным, чем классическое «плоское» черчение, однако, на практике он обеспечил удобство актуализации документации.

При любом изменении модели виды перестраивались, и было достаточно выполнить команду сохранения под тем же именем, чтобы все связанные листы получали обновленные данные. Это особенно важно для больших полотен с множеством изометрических схем: не приходится вручную вносить изменения в каждую схему, все обновляется централизованно.

Типовые узлы оформлялись через экспорт в файлы формата *.dwg и подключение уже готовых чертежей. Это позволило использовать накопленные за прошлые проекты решения без повторного моделирования одних и тех же элементов и сократить время на оформление типовых фрагментов документации.

Спецификации и табличные формы

Гибкость настройки

Спецификации в nanoCAD BIM Вентиляция стали одним из серьезны плюсов решения для команды «ОДСК-Инжиниринг». Табличные формы хорошо поддаются настройке: можно задавать состав и порядок столбцов, принципы группировки (по системам, по этажам, по типам оборудования), формировать как общие сводные ведомости, так и спецификации на отдельные листы.

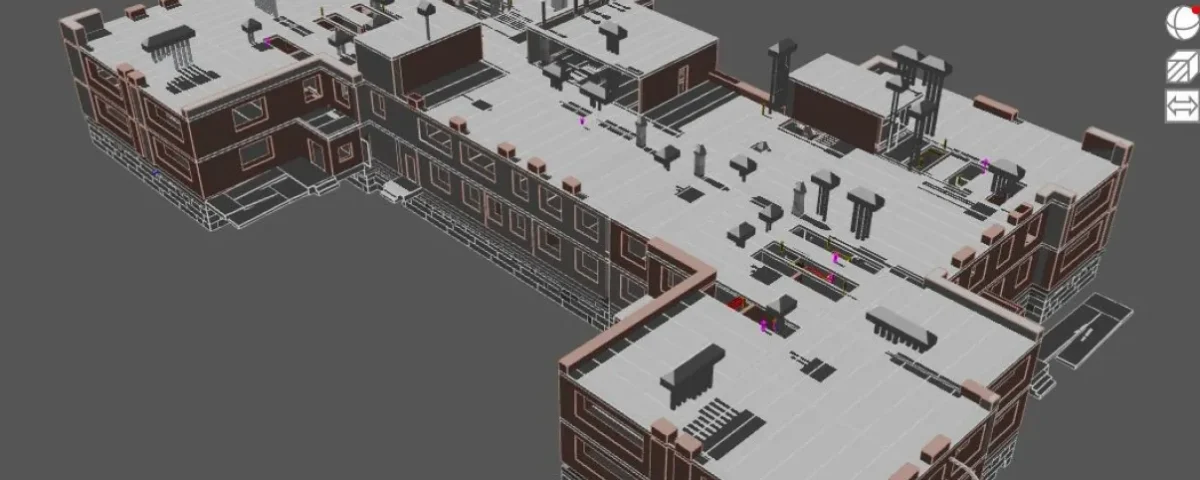

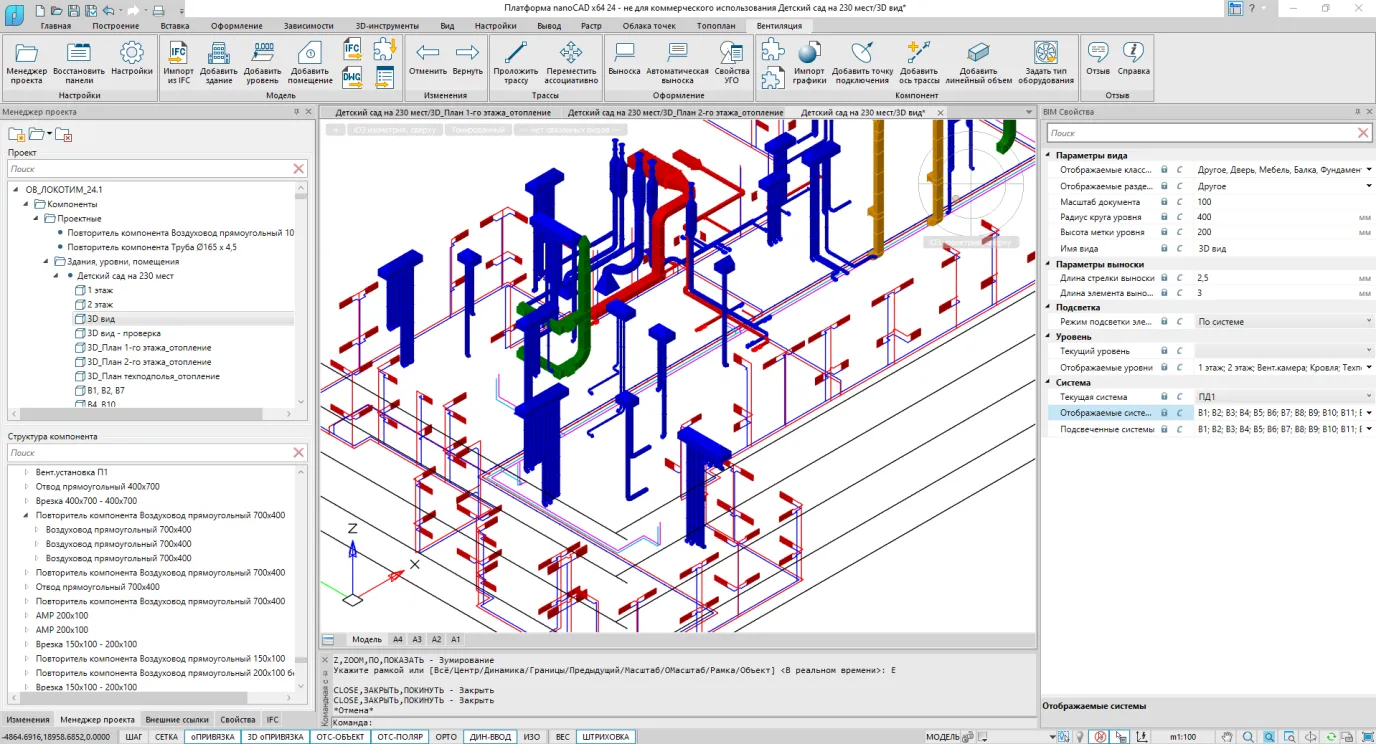

Сводная модель и работа с коллизиями

Результаты реализации проекта
